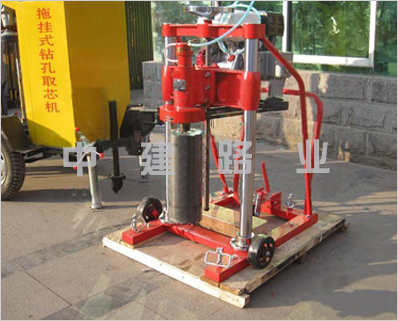

型号: HZ-20型10马力雅马哈(钻头另配)
*大钻孔直径:φ200MM
*大钻孔深度:400-700MM
钻孔方向:垂直向下
进给方式:手动、自动
主轴转速:1100-1500r/min
配套动力:10马力雅马哈
优点:这款是目前性价比相对较高的取芯设备,功率符合目前大部分取芯要求。功率大,取芯效率高!
外形尺寸:1060*870*1400
HZ-20型10马力混凝土钻孔取芯机操作规程
(1)安装上合适直径的空心钻头。
(2)将钻孔移至所需工作处,用膨胀螺丝将钻孔固定,调整地脚螺丝,使钻机稳定。或用足够重的底板固定钻孔取芯机,防止钻孔取芯时机器移动。
(3)接上水源,检查是否有水流出。
(4)启动发电机,打开电路开关。
(5)旋转手柄将钻头轻轻接触被切削处,待钻头切进约l0mm时,可通过手柄加压来加快旋进速度。
(6)待切削完毕,可保持旋转,提升钻头,距试件表面约有5mm时,可关闭电源,钻头离开试件表面,关闭水源。
(7)卸去固定螺栓,拖离取芯机,用夹钳取出试样。
(8)使用时,应防止钻头撞击坚硬物体,以免损伤钻头。
HZ-20型10马力混凝土钻孔取芯机注意事项
1、当混凝土钻孔取芯机在钻孔时,应保证进给速度均匀,大约为3~5cm/min左右,如发现钻头受卡,可适当降低进给速度,必要时可将钻头提升一段,然后再慢慢钻入,忌硬性钻进,以免打坏钻头及机器。
2、在整个钻进过程中须保持充分水冷却。
3、钻进过程中,不得超载,当电机温度超过70℃,(手感烫手),应降低加载力,并更换新钻头。
4、钻孔结束时,只有将钻头脱离工件时,才可停机。
HZ-20型10马力混凝土钻孔取芯机维护保养
1、定期检查混凝土钻孔取芯机的各部件连接处,如有松动应及时调整。
2、钻头装入时,应在两螺纹处加入锂基润滑脂。
3、钻孔结束后,将钻机各部分擦洗干净,并在立柱及齿条上加润滑油。
4、当混凝土钻孔取芯机使用每隔半年换减速箱内的锂基润滑脂。
