跨孔超声波检测仪详细参数

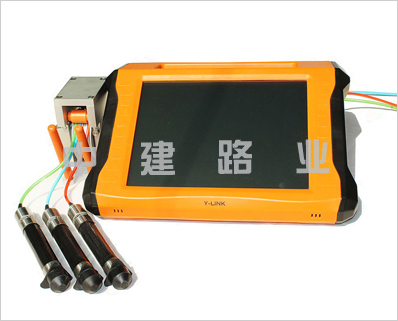

 YL-PST(E)型跨孔超声波检测仪

YL-PST(E)型跨孔超声波检测仪专为声波透射法检测基桩完整性而定制,用于超声波透射法自动测桩,4个测管6个剖面一次完成,工作效率极度提高。采用收发互换一体式径向换能器,配合前置放大技术,波清晰、判读轻松,混凝土测试跨距达10米以上。流线型一体化设计,超薄超轻,坚固耐用。
YL-PST(E)型跨孔超声波检测仪产品用途:
基桩超声波透射法完整性检测
混凝土裂缝深度检测
混凝土超声回弹综合法强度检测
地质勘察岩体纵波波速测试
隧道岩体松动圈检测
非金属材料动弹力学参数测试
YL-PST(E)型跨孔超声波检测仪产品特点:
4个测管6个剖面一次完成,工作效率极度提高。混凝土测试跨距突破10m。
连续自动提升,多通道自动循测,可满足任意剖面自由组合。
采用收发互换一体式径向换能器,配合前置放大技术,波清晰、判读轻松。
剖面测试波形增益、延迟多点触控可调;6剖面同步分析计算。
*向导式操作流程设计,步骤更优化,操作更简单,检测更*。
独有人体工学超薄设计,长时间工作更轻松。
专有低功耗技术平台+内置高性能复充锂电池,满足超长待机时间。
一体化自动计数提升装置,防水、抗震设计,连接更可靠。
独有一体化多功能接口,软件升级、数据导出、仪器充电更便捷。
12.1”真彩高亮触摸屏,亮度无级可调,数据、曲线清晰,适用任意工作环境。
YL-PST(E)型跨孔超声波检测仪软件特点
智能判读,波声时、声幅判读更准确。
提供数据合并功能,满足漏测和多管测试情况下的测试需求。
完善的剖面波形浏览编辑功能。
提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能。
支持数字滤波、声时修正、频谱细化等多种分析功能。
支持曲线图、波列图、数据表、灰度图等多种波形显示方式。
输出报表格式、内容可灵活定制,满足不同工程需要。
支持输出Word、Excel、BMP等多种格式。
支持多种检测规范。
YL-PST(E)型跨孔超声波检测仪符合规范:
《建筑基桩检测技术规范JGJ106-2014》
《公路工程基桩动测技术规程JTG/TF81-01-2004》
《铁路工程基桩检测技术规程TB10218-2008》
《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
《超声回弹综合法检测混凝土强度技术规程CECS02:2005》
《超声法检测混凝土缺陷技术规程CECS21:2000》
《铁路工程结构混凝土强度检测规程TB10426-2004》
YL-PST(E)型跨孔超声波检测仪产品指标:
型号YL-PST(E)AYL-PST(E)B
通道数四通道(独立可控、
自发自收)三通道(独立可控、自发自收)
测试剖面六个剖面三个剖面
显示模式12.1寸真彩液晶屏(高亮)1280×768
采样方式连续提升,多通道自动循测
供电模式内置高性能复充锂电池≥6小时
主控单元低功耗嵌入式工业计算机
存储容量8G(>400根试桩完整测试数据)
操作方式触摸屏
数据传输USB2.0
计数方式自动计数
采样间隔0.1μs~65535μs
记录长度512/1024点
发射电压500V/1000V可选
动态范围≥100dB
声时准确度≤0.1%
声幅准确度≤3%
发射脉宽0.1μs~200μs连续可调
频带宽度1kHz~300kHz
工作温度-20℃~+55℃
体积375×300×90mm266×180×50mm
重量3.1kg2.0kg
