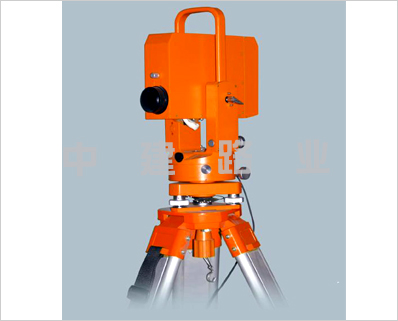

BJQN-4B型桥梁挠度仪原理

BJQN-4B型光电图象式桥梁挠度检测仪主要用于各种桥梁的挠度测量，包括军用浮桥和吊桥低频大位移的挠度测量。同时，还可以用来测量大跨度结构物的柱、梁的变形，高层楼房、电视塔、钻井平台等的振动位移。由于桥梁在载荷通过时可能为空间三维运动，我们通过光学解析系统把靶标的横向和纵向分量分别检出，传到线阵ＣＣＤ⊥和ＣＣＤ∥上。ＣＣＤ上每个象素代表的实际位移值，可在测量之前进行标定。使用者可通过频谱分析给出桥梁的挠度值、强迫振动频率、固有频率，通过计算分析给出桥梁试验的冲击系数、横向转角等参数，通过对软件进一步开发还可对桥梁进行动态应力分析以及相关分析。

BJQN-4B型桥梁挠度仪主要构成

测试主机：包括望远成象系统，分束系统，成象系统，ＣＣＤ器件及驱动电路。

控制器：

靶标部分：包括靶标、靶标电源、靶标支架等。

标定器：仪器在现场被测量点进行测量标定的专用标定装置；

其他配件

BJQN-4B型桥梁挠度仪技术指标

测量方式:光电图像法

测量参量:可同时进行两维测量，即水平和垂直两个方向

测量范围：垂直不小于0～0.80m;水平不小于0～0.3m（*大测量距离处）

测量距离:5m～500m

频率响应:0～50Hz

可分辨率:测量范围的1‰

不确定度:测量范围的1%

测量精度:±0.02mm（10m距离测量）

标尺精度:0.01mm（可自动置零）

记录时间:＞1分钟

采样频率:200Hz（*高500Hz）

工作温度:－20℃～50℃，相对湿度:≤80％

抗震性能:在三级公路运输试验16小时后，正常工作

电池功能:大容量锂电池供电,充足电池，可连续工作12小时以上

记录方式:采用掌上电脑进行测量控制及数据记录处理（亦可采用笔记本电脑）

软件功能：可求挠度*大值，*小值，冲击系数，区间频率及功率谱等数据。
