多通道超声测桩仪

时间：2016-05-11 05:43:48　作者：admin　点击： 次
销售电话：13810593928
图文传真：010-67990586
E-mail：bjzjly17@163.com
多通道超声测桩仪详细参数

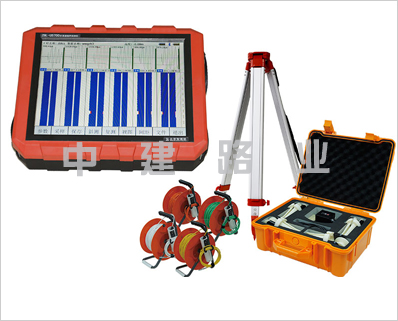

多通道超声波测桩仪

ZBL-U5700型多通道超声测桩仪应用领域：

专为声波透射法检测基桩完整性而设计；结构混凝土抗压强度、裂缝深度及缺陷检测；连续墙完整性检测；地质勘查、岩体完整性、风化评价测试；岩体、混凝土等非金属材料力学性能检测。

ZBL-U5700型多通道超声测桩仪技术参数

产品名称

多通道超声测桩仪

产品型号

ZBL-U5600

ZBL-U5700

主机

通道数

3

4

一次测试剖面数

3

6

通道方式

3个独立可控通道

4个独立可控通道

主控方式

内置A8工控主板

显示屏

10.4英寸高清高亮液晶屏

操作方式

电容触摸屏

储存方式

内置电子硬盘（≥4GB）+大容量U盘

采样方式

同步连续快采

采样周期

0.05μs~1638.4μs多档可选

声时精度

0.05μs

记录长度

512~4096

声时范围

±1677.7ms

发射电压

65、250、500、1000V四档可调

放大增益

82dB

系统*大动态范围

154dB

增益精度

0.5dB

频带宽度(12dB)

2~500kHz

接收灵敏度

≤10μV

道间串扰

≤1/400

通讯接口

USB、MiniUsb、WiFi、蓝牙

测试方式

平测、复测、加密、斜测

工作时间

>8小时

供电方式

内置

锂电池或移动电源

外置

220VAC/DC

工作环境

温度

-10℃~+40℃

湿度

<90%

主机尺寸

270mm×220mm×75mm

主机重量

2.5kg

提升装置连接方式

有线、无线可切换

无线提升装置

*大传输距离

≥5米

分辨率

1cm

连续工作时间

≥20小时

供电方式

内置锂电池

记录间距

2cm~25cm可选

提升速度

大于60m/min（每米5个测点）

ZBL-U5700型多通道超声测桩仪产品特点：

全新换能器设计：

收发兼用，尺寸小（长度仅为19cm），信号强、波形好、波形前端不失真，同时有效减少传感器卡管的现象；

*无线深度记录轮：

主机和深度记录轮之间采用无线连接，操作便捷，同时彻底摆脱连接线和插头损坏带来的烦恼。深度记录轮采用防尘、防水设计，防护等级超过IP65；

有线、无线连接方式：

深度记录轮同时具备有线、无线连接方式，灵活方便；

*的波定位算法：

波定位准确，大幅提高声参量判读的准确性，现场实时还原桩身缺陷，基本无需后期处理；

高性能主控处理单元：

采用高性能A8+DSP主控处理单元，搭配10.4英工业高亮宽温液晶屏；

双料注塑壳体：

舍弃铝合金型材壳体，采用现代化工业造型设计，双料注塑壳体，防划、抗摔，保证机壳坚固、美观的同时带来“轻薄”机身，整机重量不到2.5kg；

线轴采用集流环设计：

换能器线轴采用集流环设计，信号电缆收放自如，再也不会扭断电缆。

ZBL-U5700型多通道超声测桩仪依据标准

《公路工程基桩动测技术规范》（JTG/TF81-01-2004）

《铁路工程基桩检测技术规程》（TB10218-2008）

《建筑基桩检测技术规范》（JGJ106-2014）

《深圳市建筑基桩检测规程》（SJG09-2007）

《超声法检测混凝土缺陷技术规程》（CECS21：2000）

广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）
