RSM-SY7(F)型基桩超声波检测仪

时间：2016-07-01 09:16:07　作者：admin　点击： 次
销售电话：13810593928
图文传真：010-67990586
E-mail：bjzjly17@163.com
RSM-SY7(F)型基桩超声波检测仪详细参数

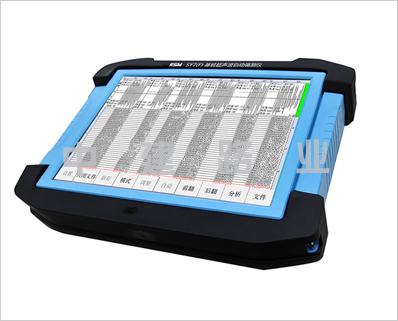

RSM-SY7(F)型基桩超声波检测仪

RSM-SY7(F)型基桩超声波检测仪应用领域

基桩声波透射法完整性检测

混凝土裂缝深度检测

混凝土超声回弹综合法强度检测

地质勘察岩体纵波波速测试

隧道岩体松动圈检测

非金属材料动弹力学参数测试

地下连续墙完整性检测

RSM-SY7(F)型基桩超声波检测仪技术参数

型号

RSM-SY7(F)

RSM-SY7(T)

主控形式

低功耗嵌入式系统主频：1GHz内存：512M

低功耗嵌入式系统主频：1GHz内存：512M

采样方式

同步自发自收

同步自发自收

显示模式

12.1寸高亮度真彩液晶屏

12.1寸高亮度真彩液晶屏

操作方式

触摸屏

触摸屏

储存模式

16G电子硬盘

16G电子硬盘

通讯方式

内置有线通讯

内置有线通讯

深度计数方式

自动计数

自动计数

扫描速度

≥20次循环/秒

≥20次循环/秒

触发方式

信号触发

信号触发

采样间隔

0.1～200μs

0.1～200μs

记录长度

0.5～4k

0.5～4k

发射电压

500V/1000V可调

500V/1000V可调

动态范围

≥100dB

≥100dB

增益精度

0.5dB

0.5dB

通道数

四个独立可控自发自收通道

三个独立可控自发自收通道

一次提升测试剖面

六个剖面

三个剖面

发射脉宽

1～100μs连续可调

0.1μs～100μs连续可调

频带宽度

1～500kHz

1～500kHz

声幅准确度

≤3%

≤3%

声时准确度

≤0.5%

≤0.5%

接收灵敏度

≤10μv

≤10μv

道间串扰

≤1/400

≤1/400

数据导出

USB

USB

数据上传模式

内置蓝牙/WIFI

内置蓝牙/WIFI

工作温度

-20℃～+55℃

-20℃～+55℃

供电模式

可拆卸锂电池≥8小时

可拆卸锂电池≥8小时

外形尺寸

340×270×73mm

340×270×73mm

重量

2.0kg（含锂电池）

2.0kg（含锂电池）

提升装置

提升装置连接方式

有线/无线

有线/无线

无限传输距离

30m

30m

无线工作时间

≥20h

≥20h

*小测点间距

1cm

1cm

*大提升速度

60m/min

60m/min

记数方式

双向计数

双向计数

RSM-SY7(F)型基桩超声波检测仪产品特点

1.**四通道自发自收基桩剖面全组合超声波检测，已获多项发明*授权；

2.自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成四管六剖面全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度；

3.每个剖面测试波形各自可控调节增益延迟；

4.可自动搜索波位置、自动调整放大倍数；

5.采用12.1寸超大真彩液晶显示屏，现场可同时清晰的观测6个剖面测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然；

6.测点移距1～50cm可调，无漏点，无需重复测试；

7.自动计数提升装置连接方便、快捷，*大提升速度可达60m/min；

8.仪器采用高强度塑料外壳，结构牢固，美观耐用；

9.采用进口接插件，整机防水设计。

RSM-SY7(F)型基桩超声波检测仪依据规范

《超声回弹综合法检测混凝土强度技术规程CECS02:2005》

《建筑基桩检测技术规范JGJ106-2014》

《公路工程基桩动测技术规程JTG/TF81-01-2004》

《铁路工程基桩无损检测规范TB10218-2008》

《超声法检测混凝土缺陷技术规程CECS21:2000》

《铁路工程结构混凝土强度检测规程TB10426-2004》

《广东省建筑桩基检测规范DBJ15-60-2008》

《江苏省建筑地基基础检查规程DBJ32/TJ142-2012》

《StandardTestMethodforIntegrityTestingofConcreteDeepFoundationbyUltrasonicCrossholeTestingASTMD6760-08》

RSM-SY7(F)型基桩超声波检测仪产品配置

1、仪器主机一台；

2、提升装置两套；

3、一发一收探头四只；

4、孔口滑轮四只；

5、三脚架一副；

6、平面换能器一对（50K）。
