基桩高应变检测仪详细参数

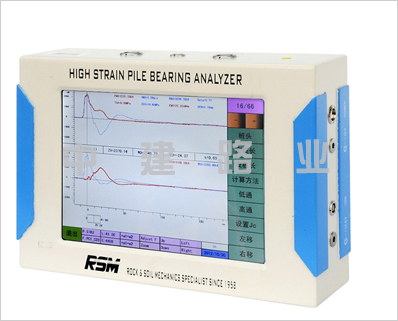

RSM-PDT(F)型基桩高应变检测仪

RSM-PDT(F)型基桩高应变检测仪应用领域

基桩高应变承载力检测

基桩低应变反射波法完整性检测

RSM-PDT(F)型基桩高应变检测仪符合标准

《建筑基桩检测技术规范JGJ106-2014》

《公路工程基桩动测技术规程JTG/TF81-01-2004》

《铁路工程基桩无损检测规程TB10218-2008》

《StandardTestMethodforHighStrainDynamicTestingofDeepFoundationsASTMD4945-12》

RSM-PDT(F)型基桩高应变检测仪技术参数

显示方式

10.4真彩液晶显示器800×600背光可调

存储量

8G电子硬盘

主控系统

低功耗嵌入式系统主频≥1G内存：512M

采样间隔

高应变：10μs～500μs分档可调低应变：5μs～1000μs连续可调

浮点放大倍数

1~256

记录长度

1K

A/D转换精度

多核16位A/D

系统噪声电压

＜20μv

动态范围

≥100dB

数据导出方式

USB

频带宽度

2~12000Hz

传感器带宽

0.5~9000Hz

供电模式

可拆卸锂电池，支持座充续航时间≥8h

操作方式

触摸屏

通道数

高应变：双四个通道组合低应变：一个通道

采集模式

两道加速度+两道应变两道加速度+两道加速度

传感器

压电式加速度计、应变环、速度计

触发电平

七档可选

工作温度

-20℃～+55℃

机壳

金属

外形尺寸

280×200×70mm

重量

3.0kg（含锂电池）

RSM-PDT(F)型基桩高应变检测仪技术特点

1.采样速度高，可以完成120锤/分钟采集工作，顺利完成打桩监控测试；

2.采用10.4寸真彩液晶显示屏，波形清晰直观，背光可调；

3.多核16位A/D组合设计，动态范围大，信噪比高；

4.实时监测现场传感器安装状态；

5.应变自动调平衡，软件界面友好，操作简单；

6.采用触摸屏操作，软件界面简单，操作方便；

7.高强度铝合金机壳，重量轻、防尘防水；

8.现场即现Case法分析结果，F-ZV曲线，上下行波曲线；

9.可兼容市场主流接头及传感器。

RSM-PDT(F)型基桩高应变检测仪仪器配置

1、仪器主机一台；

2、加速度计一对；

3、应变环一对；

4、高应变电缆一根。

RSM-PDT(F)型基桩高应变检测仪选购配件

1、高应变拟合软件；

2、加速度计；

3、应变环；

4、高应变大电缆。

可加配为高低应变一体机

1、低应变组合手锤；

2、低应变加速度计。
