桩基高应变检测仪详细参数

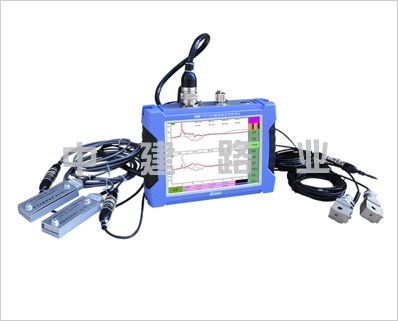

RSM-PDT(B)型基桩高应变检测仪

RSM-PDT(B)型基桩高应变检测仪应用领域

基桩高应变承载力检测

基桩低应变反射波法完整性检测

RSM-PDT(B)型基桩高应变检测仪符合标准

《建筑基桩检测技术规范JGJ106-2014》

《公路工程基桩动测技术规程JTG/TF81-01-2004》

《铁路工程基桩无损检测规程TB 10218-2008》

《Standard Test Method for High Strain Dynamic Testing of Deep Foundations ASTM D4945-12》

RSM-PDT(B)型基桩高应变检测仪技术特点

1. *瞬时浮点放大技术，兼顾强、弱信号的不失真采集；

2. 可拆卸锂电池，支持座充，可另配备用电池，保障野外工作不间断；

3. 支持中英文双语操作；

4. 应变电桥全自动调平衡，降低应变环初始变形对信号采集的影响，消除信号零漂；

5. 具有浅部缺陷的三维修正功能，缺陷定位准确；

6. 内置蓝牙、WIFI，具有实时监控无线上传的功能；

7. 信号采集节奏快，可以完成60锤/分钟信号采集工作，实时打桩监控测试；

8. 采用8.4寸真彩液晶显示屏，曲线清晰直观，背光可调；

9. 高强度工程塑料机壳，体积小、重量轻、便携式，操作简单；

10. 24位A/D组合设计，动态范围大，信噪比高；

11. 实时进行现场传感器安装状态自检；

12. 触摸屏操作，软件界面友好，操作简单；

13. 现场即现Case法分析结果，F-ZV曲线，上下行波曲线；

14. 屏幕亮度可调，适合在各种光照条件下使用；

15. 背景颜色和曲线颜色可调，满足客户需求。

RSM-PDT(B)型基桩高应变检测仪性能指标：

显示方式

8.4真彩液晶显示器800×600 背光可调

传感器带宽

0.5~9000Hz

存储量

8G电子硬盘

供电模式

可拆卸锂电池，支持座充 续航时间≥8h

主控系统

低功耗嵌入式系统 主频≥1G 内存：512M

操作方式

触摸屏

采样间隔

高应变：10μs～500μs 分档可调

低应变：5μs～1000μs连续可调

通道数

高应变：四个通道 低应变：一个通道

浮点放大倍数

1~256

采集模式

两道加速度+两道应变

记录长度

1K

传感器

压电式加速度计、应变环、速度计

A/D转换精度

24位瞬时点

触发电平

七档可选

系统噪声电压

＜20μv

工作温度

-20℃～+55℃

动态范围

≥100dB

机壳

高强度工程塑料

数据导出方式

USB

外形尺寸

255×180×60mm

频带宽度

2~12000Hz

质量

1.8kg （含锂电池）

RSM-PDT(B)型基桩高应变检测仪仪器配置

1、仪器主机一台；

2、加速度计一对；

3、应变环一对；

4、高应变电缆一根。

RSM-PDT(B)型基桩高应变检测仪选购配件

1、高应变拟合软件；

2、加速度计；

3、应变环；

4、高应变大电缆。

可加配为高低应变一体机

1、低应变组合手锤；

2、低应变加速度计。
