基桩低应变反射波法完整性检测
RSM-PRT(N)型基桩低应变检测仪符合标准
《建筑基桩检测技术规范(JGJ106-2014)》
《公路工程基桩动测技术规程(JTG/TF81-01-2004)》
《铁路工程基桩检测技术规程(TB10218-2008)》
《建筑地基检测技术规范(JGJ340-2015)》
《StandardTestMethodforLowStrainImpactIntegrityTestingofDeepFoundationsASTMD5882-07》
RSM-PRT(N)型基桩低应变检测仪技术指标
型号 |
RSM-PRT(N) |
||
显示方式 |
6.4寸真彩液晶显示屏 分辨率:640×480(背光可调) |
频率带宽 |
2~12000Hz |
存储量 |
8G电子硬盘 |
传感器带宽 |
0.5~9000Hz |
信号采集方式: |
有线 |
供电模式 |
可拆卸锂电池,支持座充续航时间≥10h |
主控系统 |
低功耗嵌入式系统 主频:≥1GHz内存:512M |
操作模式 |
触摸屏 |
采样间隔 |
5~1000μs连续可调 |
通道数 |
1 |
浮点放大倍数 |
1~256 |
传感器 |
压电式加速度计、速度计 |
记录长度 |
1k |
触发电平 |
七档可选 |
A/D采样精度 |
24位瞬时浮点 |
工作温度 |
-20~+55℃ |
系统噪声电压 |
<20μV |
机壳 |
高强度工程塑料 |
动态范围 |
≥100dB |
外形尺寸 |
220×160×56mm |
数据导出方式 |
USB |
重量 |
1.3kg(含锂电池) |
RSM-PRT(N)型基桩低应变检测仪技术特点
1.*瞬时浮点放大技术,兼顾强、弱信号的不失真采集;
2.可拆卸锂电池,支持座充,可另配备用电池,保障野外工作不间断;
3.支持中英文双语操作;
4.具有浅部缺陷的三维修正功能,缺陷定位准确;
5.内置蓝牙、WIFI,具有实时监控无线上传的功能;
6.体积小、重量轻、便携式,操作简便;
7.高强度工程塑料机壳,结构稳定耐用,*可靠性强;
8.压电式加速度传感器、速度传感器兼容;
9.标准USB接口,U盘导出数据;
10.现场可进行滤波、指数放大、缺陷定位等分析功能;
11.屏幕亮度可调,适合在各种光照条件下使用;
12.背景颜色和时程曲线颜色可调,满足客户需求。

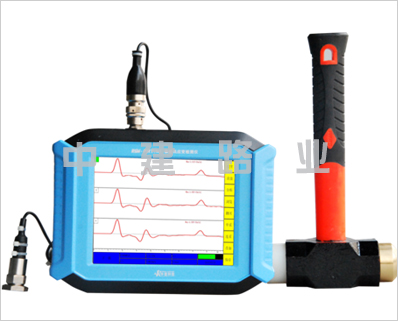

RSM-PRT(N)型基桩低应变检测仪产品配置
1、仪器主机一台;
2、加速度传感器一只;
3、组合手锤一套;
4、低应变速度连接电缆一个。
