电液伺服动静态材料疲劳试验机详细参数

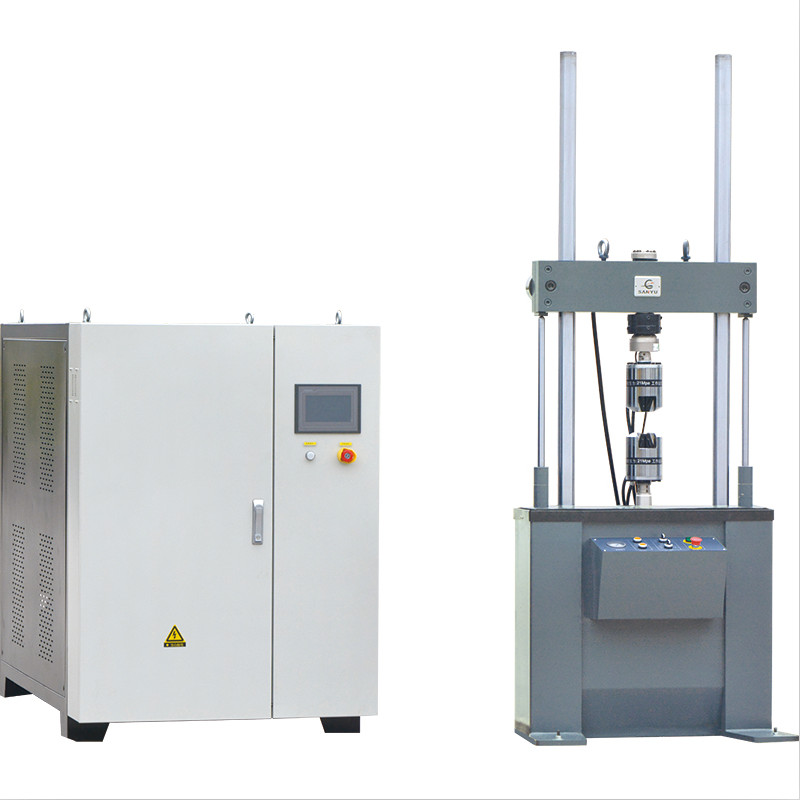

DPL-20型电液伺服动静态材料疲劳试验机产品介绍
可以满足金属金属材料、非金属材料、复合材料及结构件、零部件的动态性能测试:可进行拉伸、压缩、弯曲疲劳试验测试,可实现过“零”疲劳试验,并可进行高低周性能试验。
DPL-20型电液伺服动静疲劳试验机是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、伺服动作器、伺服油源、测控系统、试验辅具组成,试验力20kN,试验机准确度等级优于0.5级。
DPL-20型电液伺服动静疲劳试验机是一款通用性较强的产品,可以满足金属金属材料、非金属材料、复合材料及结构件、零部件的动态性能测试:可进行拉伸、压缩、弯曲疲劳试验测试,可实现过“零”疲劳试验,并可进行高低周性能试验。
DPL-20型电液伺服动静态材料疲劳试验机技术参数
1.试验力测量:采用动态负荷传感器对试验力进行无惯性测量
试验力:动态:±20kN;静态:±20kN;
试验力测量范围:1~100%FS(连续全量程测量);
试验力测量精度:示值相对误差±0.5%;
控制精度:±3%设定值;
传感器精度等级:0.05级;
输出灵敏度1.5—2mv/v;
非线性≤0.03%F.S;
滞后≤0.03%F.S;
不重复度≤0.03%F.S;
蠕变≤0.03%F.S;
零点温度漂移≤0.003%F.S./℃;
输出温度影响≤0.003%F.S./℃;
响应时间:≤3ms;
2.位移测量:采用LVDT测量伺服作动器位移量
位移量程:±50mm;
测量分辨力:0.001mm;
测量精度:±0.2%FS;
3.变形测量控制:采用应变片式动态引伸计测量试样变形量
引伸计标距:25mm;
变形测量范围:0.8~100%FS;
变形量程:±2mm;
测量精度:示值相对误差±0.5%;
控制精度:±3%设定值;
4.试验机主机
立柱净距离:500mm,立柱直径Φ60mm;
上下夹头(移动)距离:50mm~650mm;
试验力:动态:±20kN;静态:±20kN;
伺服作动器行程:±50mm;
工作台高度:约750mm;
机架刚度:2.6×108N/m;
主机外形尺寸:850×800×2650mm;
总重量:约1000kg;
5.液压伺服油源
额定流量:10L/min;
额定压力:21MPa;
总功率:5.5kW;
6.试验附具
拉伸圆试样夹持钳口:1套:Φ7-12Φ12-18;
拉伸扁试样夹持钳口:1套:0-10;
压缩试验夹头:Φ150mm;
7.全数字动态伺服控制器:
每个控制板具有3个数字量的输入功能和3个模拟量的输出功能;
4路光电隔离DI,4路光电隔离DO;
系统采集分辨率为19/24位,在满量程使用范围内免除了量程的人工转换;
传感器的测量信号具有100Hz到1000Hz范围内多种滤波器,提供了高精度,低漂移,低噪声性能;
动态闭环控制频率:5000Hz;
信号发生器频率范围:0~1000Hz;
试验频率范围:0.001—100Hz。
