电液伺服静载锚固试验机

时间:2021-06-03 10:00 作者:中建路业 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
电液伺服静载锚固试验机详细参数

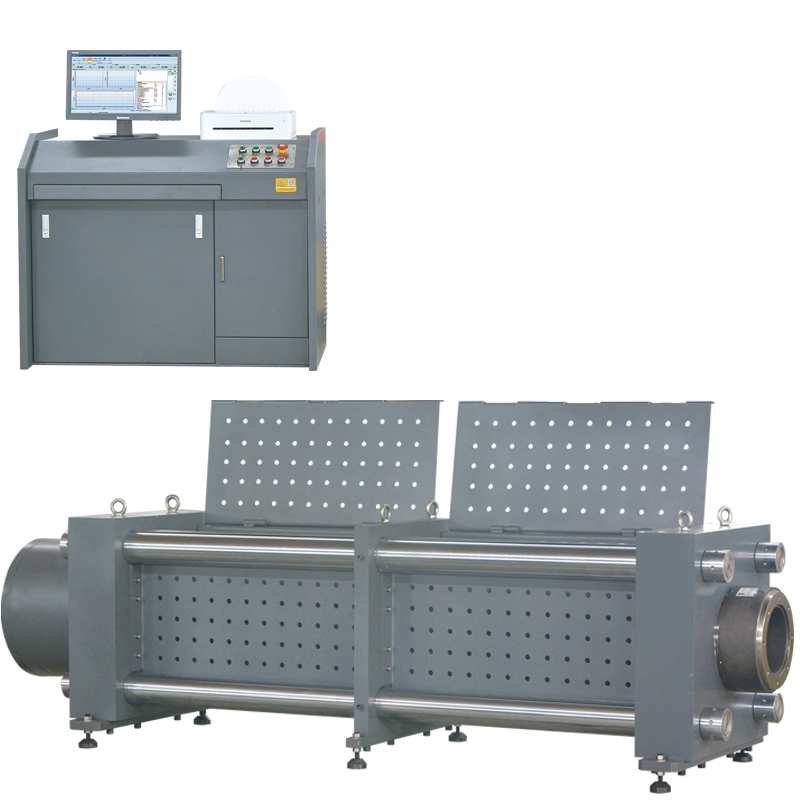

MGW-6500型电液伺服静载锚固试验机产品简介
MGW-6500型微机电液伺服静载锚固试验机用于锚具夹具连接器静载锚固性能试验。
MGW-6500型微机电液伺服静载锚固试验机是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、主油源(液压动力源)、移动油源(预紧油源)、防护箱四部分组成,试验力6500kN,试验机准确度等级优于1级。
MGW-6500型微机电液伺服静载锚固试验机用于锚具夹具连接器静载锚固性能试验,混凝土结构和构件用预应力钢绞线锚具、夹具和连接器,预应力钢结构钢绞线锚具、夹具和连接器,拉索锚具、夹具和连接器,碳纤维预应力筋、预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。可以实现等速率加荷、等速率变形等闭环控制,可以实现锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变等试件技术指标的自动求取。
该试验机及配件符合以下标准要求:
GB/T14370-《预应力筋用锚具、夹具和连接器》
GB/T5224-2014《预应力混凝土用钢绞线》
JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》
JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》
TB/T3193《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》ISO6934-4预应力混凝土用钢第四部分:钢绞线
MGW-6500型电液伺服静载锚固试验机技术参数
试验力:6500KN;
准确度等级:1级;
示值相对误差:±1%;
有效测量范围:1%-100%F•S(全量程不分档);
变形示值相对误差:±1%;
变形测量分辨力:0.001mm;
位移控制范围:0-200mm;
力、变形、位移保持控制范围:2%-100%F•S;
保持时间:≥24h;
活塞行程:200mm;
拉伸间距:≥3400mm;
检测范围:1~24孔锚具静载性能;
主机外形尺寸:3300mm×800mm×1000mm;
油源柜尺寸:1100mm×800mm×900mm;
整机功率:4.0kW(油泵电机3.0kW移动油源电机0.55kW);
油源柜重量:300kg;
主机重量:约4800kg。
