单砖原位双剪仪详细参数

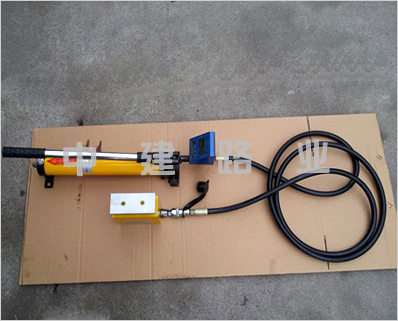

DYS-75型单砖原位双剪仪

DYS-75型单砖原位双剪仪是用于检测建筑物砌体抗剪强度的专用仪器,符合《砌体结构工程现场检测技术标准》(GB/T50315-2000)。
产品特点:
它通过测定砌块发生剪切的力来计算砌体的抗剪强度。该仪器结构新颖、体积小巧、操作方便
DYS-75型单砖原位双剪仪技术指标:
符合GB/T50315-2000规程检测要求
额定推力75kN,额定行程20mm
数字压力表,直读力值
手动液压泵为单速泵
DYS-75型单砖原位双剪仪用途和特点
DYS-75型单砖原位双剪仪是用于检测建筑砌体抗剪强度的专用仪器。该仪器是一台小型液压装置,通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度,使砌块上下两个面发生剪切,通过测定砌块发生剪切时的力来计算砌体的抗剪强度,测试结果直观性强,检测部位局部破损。
①.该仪器结构新颖,体积小巧,质量轻盈,操作方便。
②.采用手动泵加荷油缸,操作简单方便,互换性强。
③.数字显示压力表,可直接读出剪切力。
DYS-75型单砖原位双剪仪主要技术参数
额定推力(Kn)75
额定行程(mm)25
相对测量范围(%)20-80
示值相对误差(%)±2
外形尺寸(mm)115×65×110
质量(Kg)8
DYS-75型单砖原位双剪仪操作方法
1、所示,先将砌块相邻一端的另一砌块掏出,清除四周的灰缝,制备出安放主机的孔洞。其截面尺寸不得小于115mmX65mm,然后掏空并清除砌块另一端的竖缝。
2、砌块两端的灰缝应清理干净。开凿清理过程中,严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时,应舍弃该砌块。被推砌块的承压面应平整,否则应用变砂轮等工具磨平。
3、将双剪仪主机放入开凿好的孔洞中,使仪器的盖板与砌块的顶面重合,仪器轴线与砌块轴线吻合,若开凿孔洞过长,应在仪器尾部另加垫块。
4、压动手动泵,使双剪仪对砌块均匀施加水平载荷,直至砌块和砌体之间相对位移,砌块达到破坏状态。加荷的全过程宜为1-3min。
5、记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的抗剪强度。
DYS-75型单砖原位双剪仪常规检查
1.检查油量
如活塞没有完全缩回到缸体内时,应先通过油管连接至手动泵,逆时针方向拧松泵体上的卸荷阀,使液压缸中的液压油排回到手动泵储油筒中。
拧开注油口盖,检查油量,如油不满(储油筒中应留有约1/5空间),可加注N32号耐磨液压油。
2.排气
液压系统组装好后,储油筒、油管及液压缸中常混有空气,为使液压系统正常,这些空气须排掉。方法是拧松注油口盖,以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方,顺时针拧紧卸荷阀,压手动泵,使液压缸活塞伸出至*大行程,再打开卸荷阀,使活塞缩回,连续几次即可。
3.DYS-75型单砖原位双剪仪检查数字压力表
按动数字压力表的开关键,仪表开机显示为零。如不为零可按清零键清零。若屏幕显示峰值字样,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示*大值。点动峰值键,显示可以在峰值和实际压力值之间转换,当峰值显示消失时,即为实际压力值,在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时打开压力表后盖,更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命,该仪表具备15分钟无操作自动断电功能。
DYS-75型单砖原位双剪仪注意事项
1.单砖原位双剪仪的操作人员应对结构要求了解,对本说明书理解后才上岗操作。
2.使用前应对双剪仪进行空压加载,如有异常情况不得使用。
3.做检测时,油缸周围严禁站人,注意*。
4.液压泵操作人员应缓慢升压。
5.液压泵的阀出厂时已调整好,使用时不得随便调整。
6.使用中出现渗漏油液等非正常情况应停机检查,经修理人员检查并排除故障后方能使用。
7.储油管内应加注干净的N32号抗磨液压油,注油量不得太满,应使油管内留有一定空间(约留有1/5空间),以使空气排出。
