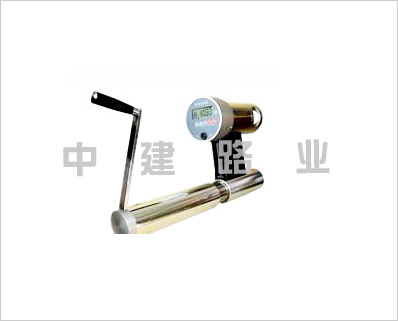

BCY-II型混凝土强度拔出仪用途概述
用于测试5-80Mpa各种既有建筑物的混凝土强度,评价抗压强度,确定构件的实际强度。其应用可控制现场施工质量和进度,评价混凝土运输、泵送、浇筑、压实及养护队覆盖层强度的影响,决定施工中拆除模板、加置载荷、湿热养护等适当的时间。
检测方法:后装法和预埋法
BCY-II型混凝土强度拔出仪执行标准
《拔出法检测混凝土强度技术规程》(CECS69:2011)
《混凝土强度预埋拔出试验方法》(TB/T2298.1-91)
《混凝土强度后装拔出试验方法》(TB/T2298.2-91)
BCY-II型混凝土强度拔出仪产品特点
1.拔出力大,可做后装法和预埋法,用途广泛。
2.背光显示,可以在多种环境中正常工作
3.胀簧可重复使用。
4.圆环式拔出法损伤面小,精度性能更优越。
BCY-II型混凝土强度拔出仪技术参数
允许使用*大拔出力60+10%kN
工作环境温度-10C°~60C°
工作缸活塞有效面积25.13C㎡
工作杠活塞*大行程4mm
检测抗压强度范围10~80Mpa(预埋法)
10~80Mpa(后装法)
拔出仪示值误差<±2%F.S
仪器规格
主机重量:5kg
BCY-II型混凝土强度拔出仪系统配置
混凝土强度拔出仪主机
手持钻孔取芯机
检测附件
BCY-II型混凝土强度拔出仪测试步骤
后装法:钻孔、切槽、检测、退出拔出仪,结束检测。
预埋法:固定预埋组件(预埋连接圆盘、十字槽沉头螺钉、预埋定位杆、预埋锚盘)、预埋件养护、检测、退出拔出仪,结束检测。
