非金属超声检测仪详细参数

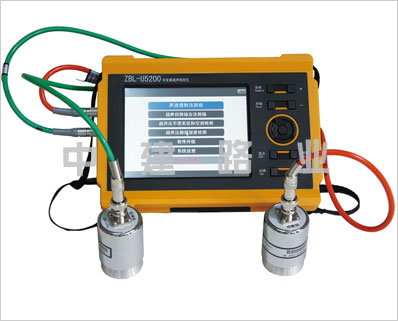

 非金属超声波检测仪

ZBL-U5200型非金属超声检测仪应用领域：

1.结构混凝土抗压强度、裂缝深度及缺陷检测；
2.超声透射法快速检测基桩、连续墙完整性；
3.地质勘查、岩体完整性、风化评价测试；
4.岩体、混凝土等非金属材料力学性能检测；
ZBL-U5200型非金属超声检测仪产品优势
性能稳定、性价比高；
实时显示波形、声参量数据及处理结果示意图，检测结果一目了然；
超大功率发射、超低接收噪声，在无缺陷混凝土中对测穿透距离可达10m；
外壳防水、防摔设计，适应各种恶劣使用环境；
半反半透、高亮度、TFT彩色液晶屏，阳光下更清晰；
*分析处理软件依据现行多种主流相关检测规程设计，可自动生成WORD格式检测报告。
支持U盘存储；
高可靠性工业级专用控制系统，性能稳定可靠；
内置锂电池，可即充即用，满足野外长期工作需要；
体积小，重量轻，携带方便。
ZBL-U5200型非金属超声检测仪技术参数

主控方式

内置A8工控主板

显示屏

5.7英寸、高亮度、TFT彩色液晶电容屏

操作方式

铵键+触摸屏

存储方式

内置电子硬盘（≥4GB）+大容量U盘

信号采集模式

自动连续快速采集

通道数

1发射+2接收

触发方式

信号触发

采样周期

0.025μs~1638.4μs多档可选

声时精度

0.025μs

声时测度范围

±1677.7ms

动态范围

154dB

频带宽度

3~450kHz

接收灵敏度

≤10μV

增益精度

0.5dB

发射电压

65、250、500、1000V四档可调

通讯接口

标准USB、MiniUsb、Wi-Fi、蓝牙

工作时间

>5小时

供电方式

内置

锂电池

外置

220VAC/DC

主机尺寸

210mm×149mm×60mm

主机重量

1.36kg(含内置电池)

工作环境

温度

-10℃~+40℃

湿度

<90%RH

ZBL-U5200型非金属超声检测仪依据标准
超声回弹综合法检测混凝土强度技术规程------------------------CECS02：2005
超声法检测混凝土缺陷技术规程------------------------------------CECS21：2000
建筑基桩检测技术规程-------------------------------------------------JGJ106—2014
公路工程基桩动测技术规程-------------------------------------------TG/TF81-01-2004
深圳市建筑基桩检测规程----------------------------------------------SJG09-2007
铁路工程基桩检测技术规程-------------------------------------------TB10218-2008
北京市《回弹法、超声回弹综合法》-------------------------------DBJ/T01-78-2003
上海市《结构混凝土抗压强度检测技术规程》-------------------DG/TJ08—2020—2007
山东省《超声回弹综合法检测混凝土强度技术规程》----------DBJ14-027-2004
铁路工程结构混凝土强度检测规程----------------------------------TB10426-2004
广东省《建筑地基基础检测规范》----------------------------------DBJ15-60-2008
上海市《建筑基桩检测技术规范》----------------------------------DGJ08-218-2003
声波检测仪----------------------------------------------------------------JJG990-2004
