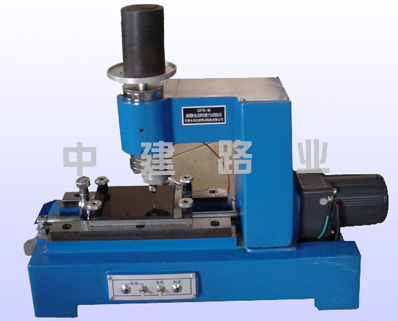

电动漆膜附着力测试仪

一、QFD型电动漆膜附着力测试仪用途
本仪器用于测定各种涂膜对被涂物表面的附着能力。
二、结构原理
本仪器为台式，共分为四个部分。
1、主传动部分是由电机、齿形带、齿形带轮、斜齿轮传动及描绘头等组成。描绘头是由机头丝杠、丝母以及偏心头组成。
2、工作台部分是由丝杠、半开螺母及试验台等组成。
3、机座是由滑轨及电器控制组成。电器控制包含刺透显示电路及控制电机电路。
4、限行程控制装置是由止动能头以及微动开关组成。
三、QFD型电动漆膜附着力测试仪规格
1、描绘图形直径：0—10.5mm。
2、工作台有效面积：50*100mm.
3、加重砝码共四个，500克一个、200克两个、100克一个。
4、针头采用钢制唱针，使用5次就予以更换。
5、工作台有效行程不小于80mm。
四、QFD型电动漆膜附着力测试仪使用方法
1、按规定要求准备样板。
2、检查钢针*好一开始使用就换上新钢针（针尖距工作台面约3mm）。
3、装针尖的偏心位置按所要求的描绘直径调节好，然后用螺钉紧固。
4、将准备好的样板的涂膜面朝上安装在工作台上用压板压紧。用鳄鱼夹夹住镶片接通刺透显示电路。
5、提起可动半螺母将工作台移至外端。
6、闭合电源开关，闭合电机开关描绘头旋转拨动压杆加砝码到刺透显示灯亮为止，放下半开螺母。
7、根据园滚线图形判断该涂膜的试验附着力。
