QHQ型铅笔硬度计详细参数

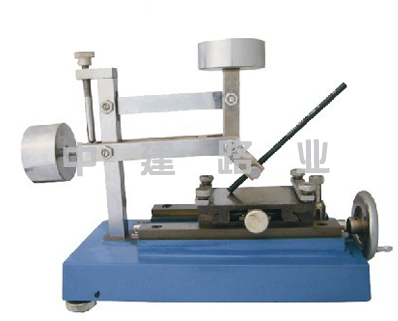

QHQ型铅笔硬度计

一、QHQ型铅笔硬度计用途:
涂抹硬度是涂膜的一种重要物理性能,其大小直接影响涂膜的一些重要使用性能,执行标准GB/T6739-1996。例如耐磨损性,耐磨粒性,耐擦性,耐划痕性,耐冲击性,以及涂膜滞留作用及清洗难易等,因此,涂膜硬度是评定涂料性能的必测指标。适用本仪器可方便地测定涂膜硬度。
二、QHQ型铅笔硬度计工作原理:
本仪器主要由铅笔架和试验台组成,铅笔架与立柱等组四连杆机构,保证了砝码的重量垂直作用于铅笔芯与试验台交点上,并使铅笔与试验台保持45°,夹角不变。试验台可向、纵向移动,用它固定涂料样板,并使样板朝着划痕方向动,箱比铅笔就在试片上划出相应轨迹来。换用不同铅笔划不同痕迹,据此可判定涂膜的硬度值。
三、QHQ型铅笔硬度计使用要求
1、试片:平滑的马口铁板,120*50*(0.2—0.3),产品规定底材120*50
°C、试验环境:温度23°C±2°C相对湿度60%—70%
四、QHQ型铅笔硬度计操作及使用方法
A准备
1、按GB1727—70要求准备120*50*(0.2—0.3)平滑马口铁板或按产品规定的底材,制备涂膜。
2、用铅笔刀小心把每支铅笔前端削去木质部分,使露出5-6毫米柱状铅芯(但切不可使铅芯松动成削伤铅芯),用手握住铅笔,使铅笔始终与400号砂纸成90°角,在砂纸上摩擦铅芯端面,直到获得一端平滑边缘锐利的笔端为止。(边缘要无破碎或缺口)。
3、把修好的铅笔插入铅笔架(5)上,(见附图)。调整铅笔,使铅笔芯工作端面与砝码重心重合(相应铅芯工作端面与铅笔架距离约25mm),然后用螺钉(6)拧紧,使铅笔位置固定。
4、松开夹紧螺母(8),放入需测定的涂膜试片,然后拧紧夹紧螺母,使试片固定。
5、松开止动螺钉(2),调整平衡锤,使工作杆平衡。(即使铅笔刚好接触到试片上),然后拧紧止动螺钉,使铅笔芯工作面离开涂膜试片。
6、把砝码轻轻放在铅笔架上。
至此,准备工作完毕。
B测试
1、松开止动螺钉(2),使铅笔芯轻轻降下到被测涂膜试片上。
2、转动手轮,使涂膜板朝划痕方向移动大约5mm(顺时针转动手轮)并留意观察涂膜表面是否划破。
3、取下砝码,更换铅笔,旋动试台旋钮(10),使试验台纵向移动一定距离更换试片划痕位置,重复准备操作后,再做下一次试验,依次用每种型号硬度的铅笔一次犁出五道划痕。
4、从*硬的铅笔开始用此方法,当检定五道痕迹中,若有两次以上犁伤膜时,换上一级的铅笔,直至找出五道痕迹中,只有一次犁伤涂膜的铅笔(或没有破坏)。则这一级铅笔的硬度值就代表被测涂膜的硬度。
五、QHQ型铅笔硬度计维护
1、本仪器使用时力求转动灵活,使用一段时间后,须在丝杠,轴承等转动部门注入机油。
2、本仪器使用一段时间后,紧固螺钉,螺母需拧紧,以免松动。
六、QHQ型铅笔硬度计本机外形尺寸
长*宽*高430*160*280mm
七、附件
1、砝码1个(1Kg±0.05Kg)
2、铅笔13个(6H—6B)中华牌*绘图铅笔。
