震击式标准振摆仪详细参数

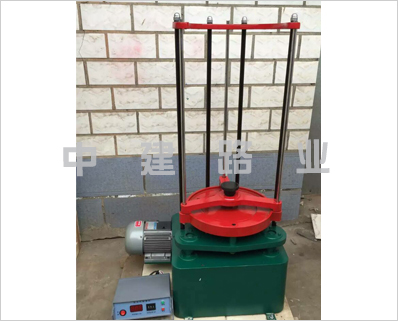

ZBSX-92A型震击式标准振摆仪

ZBSX-92A型震击式标准振摆仪简介
我厂是从事科研试验机生产的*工厂,为配合普通混凝土用砂石标准JGJ52-92,JGJ53-92的贯彻执行,由该两本标准的主编单位中国建筑科学研究院提供技术参数。
该机适用与地质,冾金,化工,建筑,煤炭国防,科研砂轮制造,水泥等部门的化验和试验室对物料进行筛分分析。尤其对建筑业砂骨料试验更为理想,每次开机5分钟,既方便又简单完成分级工作,受到选用单位一致好评。
该产品结构*,性能稳定可靠,欢迎广大客户选用我单位宗旨;以质量求生存,以创新就发展,以用户满意为标准。
ZBSX-92A型震击式标准振摆仪用途
ZBSX-92A型顶击式震摆仪适用于地质,冾金,化工,煤炭,国防,科研,砂轮,水泥,建筑等部门的化验和试验室中对物料进行筛分分析。
主要结构
ZBSX-92A型震击式标准振摆仪主要有机座,上盖,回转结构,震击机构,夹紧机构与套筛组成,具有体积小,重量轻,外形美观,装配自动,停车装置结构*,性能良好,转幅度大,震击力强,筛选效果好,使用装夹套方便灵活等优点。
ZBSX-92A型震击式标准振摆仪技术参数
筛具*大直径200-300毫米
回转半径12.5毫米
筛摇动次数221次/分
震击次数147次/分
上下震幅行程8毫米
定时范围0-60分钟
电机功率0.37千瓦
电压380V
速转2800转/分
ZBSX-92A型震击式标准振摆仪工作原理
本机有电机通过传动轴,涡轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个付偏心轴回转促使整个筛组的摆动得到半径,也等于偏心距的平面圆周摆动。
同时在同一台电机带动另一个涡轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重落在机座上,使摆动架得到平面圆周摆动的同时进行震击。
ZBSX-92A型震击式标准振摆仪使用说明
1,在按放分样筛时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。
2,将需要分析化验的物料倒入*上层的筛内盖好筛盖,然后按放在振筛机座内,将整个夹筛架向下滑在套筛上,然后将紧固螺丝拧紧
3,把振筛机上的定时器定到所需时间后打,打开电源开关,振筛机就会开始转式的工作。
4初次工作时无上下震击,因电机倒转,请将其电源线头互换其中两根。
5,工作结束后关闭电源。
ZBSX-92A型震击式标准振摆仪安装保养
1,为稳固振筛机,需要三个地脚螺钉固紧。
2,每次筛分使用后,应揩净机体上的筛盘的残余的灰尘,严禁水洗敲击,安放顺序不能颠倒
3,电机,机箱每年清洗一次,确保机件的使用寿命,不使用时加防尘。
