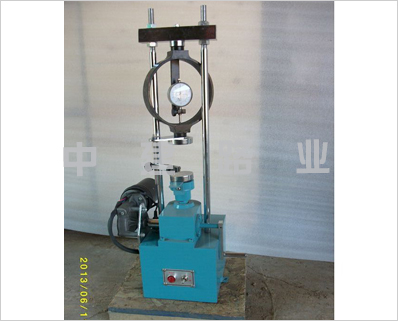

电动石灰土压力仪

YYW-II型电动石灰土压力仪用于检查石灰土抗压强度。是研究石灰土重要力学指标，对于路面的设计和养护提供依据。
YYW-II型电动石灰土压力仪技术指标
1、*大荷载：5KN
2、电机规格：220V170W
3、电动上升速度：3mm/min
4、手动上升速度：18圈/1mm
5、丝杠盘直径：Ф52mm
6、丝杠移动距离：50mm
YYW-II型电动石灰土压力仪结构性能
本仪器底座、顶重器、承载板、量力环总成、摇把、百分表、框架等组成。
1、底座：仪器的基座，与立柱和横梁等零件组成框架。
2、顶重器：试验时的加荷装置。
3、承载板：上承载板置于下承载板之上。
4、量力环：容量500Kg，用以测定试件所承受的压力，即抗压强度。
5、摇把：本仪器系用手把加压形式，试件置于承载板上，正反旋转摇把，使承载板上升或下降。
6、百分表：装在量力环中部，表的触头与量力环内圆下部接触。
YYW-II型电动石灰土压力仪操作规程
1.取土样，用削土刀或钢丝锯切削成稍大于试样直径及高度的土柱毛坯，放入切土盘的上下托盘之间，用钢丝锯或切土刀，沿侧板由上往下细心切削所需直径和规定高度，两端要削平整，并与侧面垂直，上下均匀，然后立即称重，取切削下的余土测定其含水量。
2.将试样两端及侧面涂以一薄层凡士林，置于压板中心，转动摇把保留使试样与上加压板刚好接触，量表调零，然后反时针转动摇把，电机以每分钟加压板推进2-4mm，直至土样破损，此时在百分表上读数，计算轴向应力。
3.若试验进行到测力环中百分表指针不停止前进，则该土属于塑流破坏，则试验应进行到试样的总应变达20%以上，以应变20%时的应力为无侧限抗压强度。
4.试验结束后，正时针转动摇把，取下试样，然后将止转插销拔出，直接转动下升降板迅速下降至试验前位置。
YYW-II型电动石灰土压力仪注意事项:
1、使用后，应将仪器擦拭干净，涂以薄层油脂，以防生锈。
2、量力环在出厂时附有应力----应变曲线表，使用时应定期（一年）校验。
3、仪器上的百分表，本厂一律不附，由用户单位自行配置。
4、规格：量力环量表：10mm、0.01mm,轴向位移量表：30mm、0.01mm
