CBR承载比试验仪详细参数

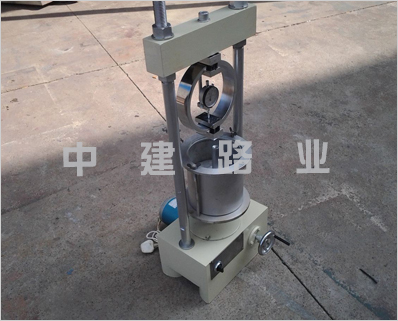

CBR承载比试验仪

CBR承载比试验仪主要用途
承载比试验仪适用于各种土和混合料(粒径小于40mm的土)在规定的试筒模内压实后进行承载比试验,以确定所设计的路面、路面基层,底基层,路基材料层的承载能力,是土工试验必配仪器之一。承载比试验仪,是用于在规定的试筒内制作后,对各种土和路基层,底层材料进行承载比试验。混合料的*大粒径,应控制在25mm以内,*大不超过40mm。
CBR承载比试验仪仪器构成:
仪器由主机、量力环及贯入杆、加载板、百分表、膨胀量测定装置等组成。仪器具有体积小,出力大,操作方便等特点
CBR承载比试验仪主要技术参数:
*大载荷:30kn,;
载荷速度:1.0mm/min;*大压力3T
贯入杆:ф50mm×100mm;
工作台:ф50mm;
工作台行程:50mm;
试件模:ф152mm×170mm;
仪器尺寸:310×310×930mm;
仪器重量:100kg;
多孔板:两块
载荷板:6块(外径φ150mm,内径φ52mm,每块1.25Kg).
试筒:内径φ125mm,高170mm,垫块φ151mm,高50mm同重型击实试验试筒。
CBR承载比试验仪试验规程:
1、将饱和水试验终了的试件放到试验仪升降盘上,调整贯入杆与测力环对中,在贯入杆周围放置预定数量的载荷板;
2、先将贯入杆用手轮施加45N载荷,然后将测力环,测形变的百分表调整到零点;
3、加荷压人手轮,记录测力百分表某些读数(20、40…..)时的贯入量,并注意贯入量为2.5mm,能有8各以上的读数,总贯入量为2.5、50mm时的承载比:承载比C=单位压力/7或10.5×*
CBR承载比试验仪使用步骤:
1、打开电源开关,仪器运转,检查仪器的工作状况是否正常,检查手柄进出,转动是否正常,如一切正常可准备开始试验。
2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。
3、测量饱水膨胀量:
A、将经过湿气养生的试件放在装有调节杆的多孔板,在板上加足够的载荷板,使试件面上的压力等于该材料层上路面的压力,
B、将试筒与多孔板一起放在水槽内(先不放水)并用拉杆将模具拉紧,安装百分表,读取初始读数。
C、向水槽内放水,使自由进到试件的顶部,在饱水期间,槽内水应保持在试件的顶面以上25mm,通常试件要泡96小时,
D、在泡水时间到时,读取百分表读数,计算膨胀量。
AV=泡水后试件高度的变化/原试件高(120mm)×*
E、从水槽中取出试样,倒出试样上的水,静置15分钟让其排水然后卸去附加载荷和多孔板,底板及滤纸,并承重M,以计算试件的深度及密度的变化。
4、CBR承载比试验仪贯入试验:
A、将饱和水试验终了的试件放到试验仪升降盘上,调整贯入杆与测力环对中,在贯入杆周围放置预定数量的载荷板。
B、先将贯入杆用手轮施加45N载荷,然后将测力环,测形变的百分表调整到零点。
C、加荷压人手轮,
承载比C=单位压力/7或10.5×*
CBR承载比试验仪保养:
1、每次使用后,应立即将仪器擦干净。
2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂,一会定期保养。
