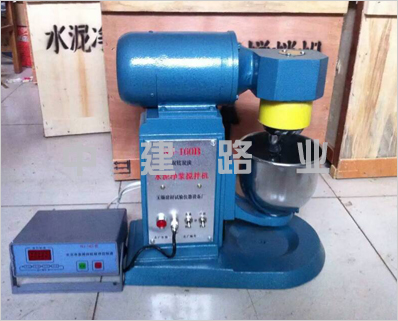

NJ-160B型水泥净浆搅拌机

一、NJ-160B型水泥净浆搅拌机用途和适用范围
本机是贯彻GB1346-89所规定的专用设备之一，是按GB3350.8主要技术参数制造的新型双转双速净浆搅拌机，将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度用水量，凝结时间及制作安定性试块之用，是水泥生产厂，建筑施工单位，有关大专院校和科研单位实验室不可缺少的设备。
二、NJ-160B型水泥净浆搅拌机主要规格及技术参数：
搅拌速度 公转r／min 自转r／min 一次自动控制程序时间S
慢 62±5 140±5 120±3
停 15
快 125±10 285±10 120±3
1、搅拌叶片转数及时间
2、搅拌叶宽度：111mm
3、搅拌叶片与叶片轴连接螺纹：M16×1
4、搅拌锅内径×深度：160×139mm
5、搅拌锅内壁：1mm
6、搅拌叶片与搅拌锅之间的工作间际：2±1mm
7、外形尺寸：472×280×458mm
三、NJ-160B型水泥净浆搅拌机主要结构与工作原理
1、结构：主要由底座17、立柱16、减速箱19、滑板15、搅拌叶片14、搅拌锅13、双速电机1组成。
2、工作原理：双速电动机轴由连接法兰2与减速箱内蜗杆轴6连接，经蜗杆蜗轮减速使蜗轮轴5带动行星定位套，同步旋转，固定在行星定位套上，偏心位置的叶片轴10带动叶片14公转，固定在叶片轴上端的行星齿轮9围绕固定的内齿圈8完成自转运动。由双速电机经程序控制器控制自动完成一次慢转一停一快转的规定工作程序。
四、NJ-160B型水泥净浆搅拌机起吊与安装
1、起吊：本机器不设起吊装置，人工搬运即可。
2、安装：本机器不需要特制基础及地角螺钉，只需将设备放置在平整的水泥平台上，并垫上一层厚5-8mm的橡胶板，本机器出厂带2米厂四芯电源进线及插头一只零线须接通。
五、NJ-160B型水泥净浆搅拌机操作及使用
本机将电源线插入，红灯亮表示接通电源，将扭子开关拨至自动位置。按下小型按钮开关，即自动完成一次慢转一停一快转程序，若置扭子开关于手动位置，则手动三位开关分别完成上述动作，左右搬动手柄18即可使滑板15带动搅拌锅13沿立柱16的燕尾导轨上下移动，向上移动用于搅拌，向下移动用于取下搅拌锅，搅拌锅与滑板用偏心槽旋转锁紧。
