水泥胶砂试模详细参数

水泥胶砂试模

一、40×40×160型水泥胶砂试模用途:
40×40×160mm抗折试模*制作水泥软练法抗折试块之用。
二、40×40×160型水泥胶砂试模主要技术规格:
1.成型试块规格(长×宽×高)16×4×4cm
2.模腔制造公差见附图
3.试模净重6.5kg
4.外形尺寸(长×宽×高)245×165×60cm
三、40×40×160型水泥胶砂试模的构造与使用:

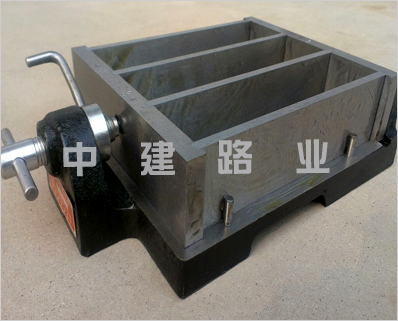

本模型为可装卸的三联试模,如附图所示。底座7用铸铁制成,其上下两面均经刨平,上平面装有两只定位销5。端板4和隔板6均用扁钢制造,其组成模腔的各平面均经磨光。压块3和压紧螺丝2铆成一体,并与销轴1一起构成压紧装置,用以压紧或松开端板,便于快速装卸。
装模时应注意端板与隔板的下平面与底座上平面须靠紧,不得挠起,必要时可以在压紧模型的同时,用木锤轻击各板的上平面,使与底座贴紧。
每次装模前需在组成模腔的各另件表面涂一层薄薄的机油,然后使隔板与定位销靠紧,以免模腔歪斜。
每次脱模后,应立即擦净各个另件表面的余料并涂油防锈。
本模型在使用过程中应定期(每季一次)检查模腔尺寸,当发现其公差超过GB177-77规定时,应立即停止使用。
