高强螺栓智能检测仪详细参数

 高强螺栓智能检测仪

一、YJZ-500E型高强螺栓智能检测仪主要功能简介

该检测仪根据标准GB50205、GB/T3098、GB/T1228等有关要求设计制造,可对大六角头高强螺栓连接副(M16—M30)的轴力、扭矩、扭矩系数、进行检测,显示并打印。当轴力达到标准规定的值后,检测仪发出蜂鸣声并记录检测数据峰值,设备停留1秒钟后自动反转松开试样,同时检测仪根据检测的轴力和扭矩自动计算出扭矩系数并且自动显示出来;当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等;

二、YJZ-500E型高强螺栓智能检测仪技术参数和指标

1.1轴力范围:50-500kN

1.2扭矩范围:200-2000Nm

1.3螺栓规格:M16-M30

1.4螺栓长度:60-280mm

1.5重复性:1%

1.6相对分辨率:0.5%

1.7数据处理:专用测控系统,配品牌电脑一台,品牌A4打印机一台。

1.8控制方式:计算机数据处理、配有专用测控系统

1.9实验报告内容具有:编号、日期、规格、标准预拉力、8个原始数据、平均拉力、平均扭矩、扭矩系数、标准偏差、试验曲线等;

1.10显示方式和内容:计算机液晶显示预拉力、扭矩双数显,具有峰值保持功能;

1.11提示功能:预拉力、扭矩进入上下限具有红绿灯显示及报警提示功能。

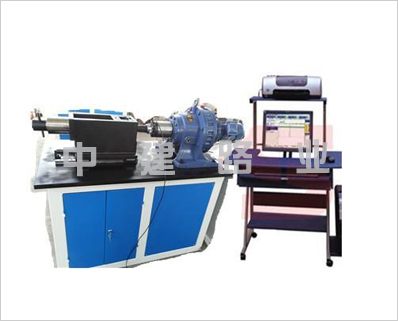

三、YJZ-500E型高强螺栓智能检测仪结构组成

1、试验机结构:卧式结构

2、摆线针轮减速机(含电机)

 3、试样放置及拉伸装置

 4、工作台

5、承载机柜

6、电器控制系统等

7、品牌计算机、品牌液晶显示器及A4打印机

四、YJZ-500E型高强螺栓智能检测仪附具

根据国家相关标准GB/T3098.1-2000,JGJ82-2011选用特殊材料精心设计加工制作而成,它通过不同方式的组合,可以进行螺栓楔负载试验和普通拉力试验、螺栓保证*小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到*试验机的钳口内,即可以进行各种拉力试验,普通液压*试验机不需添加或更改其它装置。夹持式样规格为M10-M30。组成含夹具体、平垫、楔负载块、螺母试验芯棒等1套 共计65件。

五、验收、安装

1.  验收

1.1  设备验收在订货方进行。

1.2  验收标准:按协议书作为验收依据。

2.安装

设备到达后,订货方按使用说明书完成就位、安装。

六、YJZ-500E型高强螺栓智能检测仪质量保证

设备三包期为正式交货之日起一年。在三包期内,供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏,及时免费更换。保修期外设备在使用过程中发生故障,供货方及时到订货方服务,积极协助订货方完成维修任务。

七、交货期

现货

八、 技术情报和资料的保密:

1 本技术方案属于我公司技术资料,用户应对我方提供的技术情报和资料承担保密义务,不论本方案是否采用,本条款长期有效;

2 我方对用户提供的技术情报和资料亦承担保密义务。

九、其他:本技术方案未描述之处双方协商确定。
