SYD-3536型沥青闪点与燃点试验仪详细参数

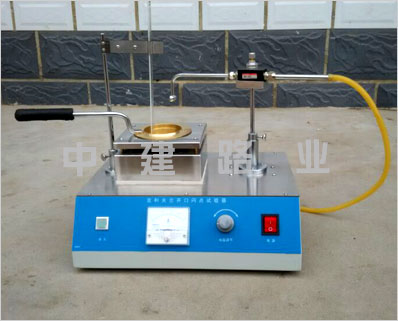

 沥青闪点与燃点试验仪

SYD-3536型沥青闪点与燃点试验仪是按照石油和石油产品试验方法标准GB/ T3536-2000《石油产品闪点和燃点测定法》(克利夫兰开口杯法)来设计制造的。本仪器也适用于JTJ052—2000公路规程T0611—2000《沥青闪点和燃点试验》(克利夫兰开口杯法)和*准ISTMD 2000试验。
SYD-3536型沥青闪点与燃点试验仪用途及适用范围
本仪器适用于克利夫兰开口杯(简称COC)测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点,以评定施工*性时使用。
SYD-3536型沥青闪点与燃点试验仪主要特点
1、采用特殊的加热炉形式,确保试验的*性;加热功率连续可调,满足试验的要求。
2、仪器设计为台式结构,不锈纲的工作台面和不锈纲的加热炉外壳,美观大方。
3、仪器配套齐全,用户只需配上煤气或其它民用可燃气即可进行试验。
4、配有火焰熄灭盖,符合燃点试验的要求。
(克利夫兰开口杯法)
SYD-3536型沥青闪点与燃点试验仪技术参数:
1、工作电源: AC 220V±10%,50Hz。
2、加热装置:石英管电炉加热,无明火,防爆,功率0?600W连续可调。
3、划扫装置:自动扫划。
4、温度计: -6~400℃,分度2℃,技术条件符合石油产品试验用液体温度计技术条件GB/T514的规定。
5、点火装置:⑴ 引火源:煤气(或其它民用可燃气,下同);
⑵ 喷口孔径:0.6?0.8毫米。
6、环境温度: -10℃?50℃。
7、相对湿度: ≤85%。
8、整机功耗:不大于650W。
9、外形尺寸:500x400x300mm
10、电源电压:220V
11.重量:7KG
SYD-3536型沥青闪点与燃点试验仪使用简介:
1 仪具与材料
1.1 克利夫兰开口杯式闪点仪:由下列部分组成:
1.1.1 克利夫兰开口杯:用黄铜或铜合金制成,内口直径φ63.5mm±0.5mm,深33.6mm±0.5mm,在内壁与杯上口的距离为9.4mm±0.4mm处刻有一道环状标线,带一个弯柄把手。
1.1.2 加热板:黄铜或铸铁制,直径145mm~160mm,厚约6.5mm的金属板,上有石棉垫板中心由圆孔,以支承金属试样杯。在距中心58mm处有一个标准试焰大小相当的φ4.0mm±0.2mm电镀金属小球,供火焰调节的对照使用。
1.1.3 温度计:0℃~400℃,分度为2℃。
1.1.4 点火器:金属管制,端部为产生火焰的尖嘴,端部外径约1.6mm,内径为0.7mm~0.8mm,与可燃气体压力容器(如液化丙烷气或天然气)连接,火焰大小可以调节。点火器可以150mm半径水平旋转,且端部恰好通过坩埚中心上方2mm以内,也可采用电动旋转点用具,但火焰通过金属试验杯的时间应为1.0s左右。
1.1.5 铁支架:高约500mm,附有温度计夹及试样杯支架,支脚为高度调节器,使加热顶保持水平。
1.2 防风屏:金属薄板制,三面将仪器围住挡风,内壁涂成黑色,高约600mm。
1.3 加热源附有调节器的1kw电炉或燃气炉。根据需要,可以控制加热试样的升温速度
14℃/min~17℃/min、5.5℃/min±0.5℃/min。
SYD-3536型沥青闪点与燃点试验仪安装及使用步骤
1、打开包装箱,按仪器成套及技术文件来检查仪器外表及相关配件,如无损坏或缺失,则按结构图所示安装。
2、检查电源接地是否良好。
3、打开电源开关,指示灯亮,随后就可以进行试验操作。4、将试样杯用溶剂洗净、烘干,装置于支架上。
5、安装温度计,将温度计垂直插入试样杯中,温度计的水银球距杯底约6.5mm,位置在与点火器相对一侧距杯边缘16mm处。
6、将试样准备好后,注入试样杯中至标线处,并使试样杯其它部位不沾有沥青。(注:试样加热温度不能超过闪点以下55℃)
7、全部装置应置于室内光线较暗且无显著空气流通的地方,并用防风屏三面围护。
8、将点火器与可燃气全压力容器(如液化丙烷气或天然气)用软管连接,将点火器转向一侧,试验点火,调试火苗成标准球的形状或直径为4mm±0.8mm的小球形试焰。
