数显混凝土贯入阻力仪详细参数

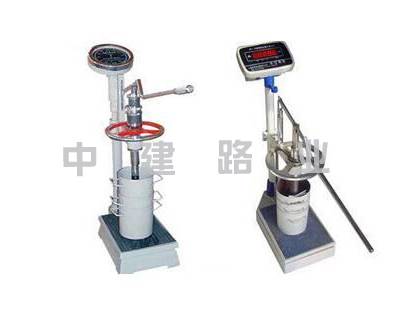

数显混凝土贯入阻力仪

一、HG-1000型数显混凝土贯入阻力仪用途:
本方法适用于从混凝土拌合物中筛出的砂浆用贯入阻力法来确定坍落度值不为零的混凝土拌合物凝结时间的测定。
二、HG-1000型数显混凝土贯入阻力仪技术参数
1、加荷装置:*大测量值为1200N,*小分度值为5N,精度为±5N;
2、测针:长为100mm,承压面积为100mm2、50mm2 和20mm2三种测针;在距贯入端25mm处刻有一圈标记。
3、砂浆试样筒:上口径为160mm。下口径为150mm,净高为150mm刚性不透水的金属圆筒。
三、HG-1000型数显混凝土贯入阻力仪使用说明:
阻力仪是测定砼拌合物初凝与终凝的时间。塑性砼拌合物用5mm的筛从拌合物中筛取砂浆、并拌合均匀,将砂浆分别装入三只砂浆筒经振捣(或插捣35次)使其密实砂浆表面应低于筒口约10mm,编号后置于温度20±3度的环境中以待试验。在其它较为恒定的温度中进行试验时,应在试验结果中加以说明,试验用砂浆允许按砼中砂浆的配合比称料,用人工或机械充分拌合制取,从砼拌合完毕起经2h开始贯入度测试。测试前5分钟在砂浆筒底一侧垫高合适高度,使筒倾斜,吸去表面泌水,测试时砂浆筒置于测试平台上。按动置零键,使表盘显示为零,然后将测针端部与砂浆表面接触,按动手柄,徐徐加压经10秒,使测针贯入砂浆深度25mm时按动锁定键,即为贯入压力,工作完成后再按置零键。每只砂筒每次测1-2个点,此后每隔一小时测一次,或根据需要规定测试的间隔时间,测点间距应大于20mm。在临近初凝及终凝时应适当缩短测试时间加密测点,如此反复进行直至贯入阻力大于28MPa为止,测试过程中,需根据砂浆的凝固情况,参考下表规定适时更换测针。
贯入阻力(Mpa) 0.2---3.5 3.5--20 20---28
测针截面积(mm)2 100 50 20
为了便于计算贯入阻力(Mpa)得出下列算式:
P=F/S
式中:P-------贯入阻力(Mpa)
F-------贯入深度达到25mm时的压力(N)
S-------贯入测针截面积(mm)2
HG-1000型数显混凝土贯入阻力仪以三个测值的平均值作为试验结果,以贯入阻力为纵坐标,测试时间为横坐标,绘制贯入阻力时间关系曲线,以3.5Mpa及28Mpa划两条平行横坐标的直线,直线与曲线交点横坐标值即为初凝与终凝时间。
