新拌混凝土压力泌水仪详细参数

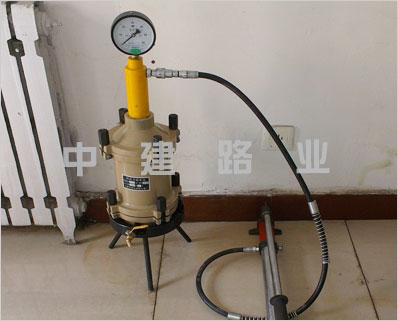

新拌混凝土压力泌水仪

一、SY-2型新拌混凝土压力泌水仪用途
压力泌水仪是测试泵送砼在一定压力状态下的泌水量,并进而计算泌水率比的专用仪器,我厂生产的SY-2型砼压力泌水仪,具有测值准确、操作简便、体积小、重量轻、脱模方便等优点,其各项技术指标符合国家JC473-92标准。
二、技术参数
压力表*大行程6MPa
缸体活塞直径125mm
包装尺寸52×37×78cm
毛重/净重55/20kg
三、该仪器主要由液压千斤顶、压力表及上盖活塞、试料筒、底座等组成。
四、SY-2型新拌混凝土压力泌水仪操作步骤
1、打开上盖,将需要测试的砼拌合物装入试料筒内,用捣棒由外围向中心插捣25次,加上活塞,并将活塞的出气孔螺丝拧下,压下活塞至刚接触混凝土表面,拧紧出气孔螺丝,盖好上盖扳紧螺母,接好手动泵与千斤顶的快速接头(详见结构简图)
2、接顺时针方向拧紧手动蹦回油阀,扳动手动泵手柄,将油压加至30mpa(压力表显示值),此时活塞对砼拌合物的压强为3.0mpa.
3、当油压达到30Mpa时,立即打开泌水阀门,,并将泌水接入1000ml量筒内,同时开始计时,并在10秒和140秒分别读取泌水量V1和V140、作为计算泌水率的基本数据。
4、取得数据后,按逆时针方向拧松回油阀,使系统卸压,取下上盖和试料筒,将试料筒安放在脱模器(随机附件)上,盖好上盖,拧紧两个螺母。在按顺时针方向拧紧回油阀,给千斤顶加压至砼及活塞自动脱落,拆下上盖和试料筒,拧松回油阀,人工压回千斤顶活塞,一次试验结束。
五、SY-2型新拌混凝土压力泌水仪维护与保养
1、每次试验结束后,要将仪器用水冲洗并擦干,如长期不用,用将无油漆的零件表面涂油防锈。
2、在安装时,试料筒不得倒置,其下端外侧涂少许润滑脂,以使其能顺利插入底座,并与“0”形圈密封。
3、如油泵却油致使压力上不去,可将油泵后盖打开,按下内六角螺栓,加入20号机油,重新装好即可。
六、SY-2型新拌混凝土压力泌水仪千斤顶使用方法
1、将油泵橡胶管上的快速接头套向后拉,再与千斤顶的接头配合、然后分别旋紧油泵及千斤顶的回油阀杆,将手柄上下拉压,即使用。工作后将上述螺钉同时放松使其恢复原状。
2、油泵如需加油,应卸下尾部的橡胶盖和M8内的六角螺钉,露出油管即可加油,油液须清洁。
3、利用接长管作多项举时,根据需要选用适当的长度和顶头。
