粗糙度仪详细参数

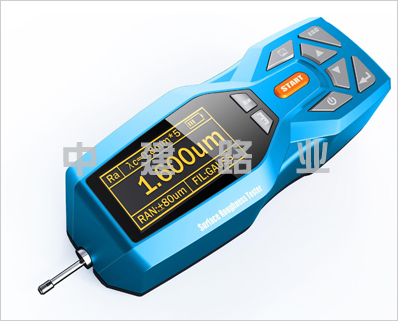

粗糙度仪

一、JD350型粗糙度仪概述：
*型粗糙度仪JD350是一种高精度表面光洁度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
二、JD350型粗糙度仪主要特点：
机电一体化设计，体积小，重量轻，使用方便；
采用DSP芯片进行控制和数据处理，速度快，功耗低；
兼容ISO、DIN、ANSI、JIS多个标准；
连续工作时间大于20小时
超大容量数据存储，可存储100组原始数据及波形。
实时时钟设置及显示，方便数据记录及存储。
具有自动休眠、自动关机等节电功能
可靠防电机走死电路及软件设计
显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
中/英文语言选择；
可连接电脑和打印机；
打印全部参数或打印用户设定的任意参数。
可选配蓝牙功能。
可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。
三、JD350型粗糙度仪技术参数：

名称

内容

测量

范围

Z轴（垂直）

160μm

X轴（水平）

17.5mm

分辨率

Z轴（垂直）

0．01μm/±20μm

0．02μm/±40μm

0．04μm/±80μm

测量

项目

参数

RaRz==Ry(JIS)RqRt==Rmax

RpRvR3zR3yRz(JIS)

RsRskRkuRsmRmr

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线，粗糙度轮廓，直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度（ln）

Ln=lr×nn=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石，90锥角，5μm针尖半径

测力

<4mN

导头

硬质合金，滑行方向半径40mm

滑行速度

lr=0.25,Vt=0.135mm/s

lr=0.8,Vt=0.5mm/s

lr=2.5,Vt=1mm/s

返回Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置锂离子充电电池，用DC5V,800mA充电器充电

外形尺寸

158x63.5x46mm

重量

约300g

工作环境

温度：-20℃~40℃

湿度：<90%RH

储存运输环境

温度：-40℃~60℃

湿度：<90%RH

四、JD350型粗糙度仪测量范围：

参数

显示范围

Ra,Rq

0.005μm~16μm

Rz,R3z,Ry,Rt,Rp,Rm

0.02μm~160μm

Sk

0~*

S,Sm

1mm

tp

0~*

五、JD350型粗糙度仪标准配置：

JD350粗糙度仪主机1台

标配传感器1个

多刻线标准样块1块

可调支架1个

电源适配器1套

说明书1个

合格证1个

保修卡1个
