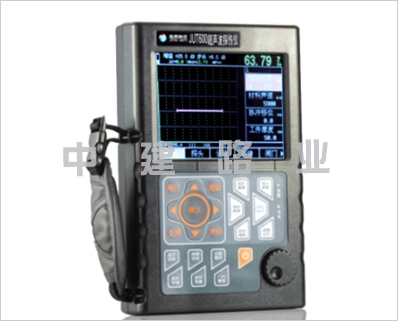

超声波探伤仪

一、JUT600型超声波探伤仪概述：

JUT600全数字式超声波探伤仪能够快速便捷、无损伤、*地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

二、JUT600型超声波探伤仪主要功能：

高精度定量、定位，满足了较近和较远距离探伤的要求；

近场盲区小，满足了小管径、薄壁管探伤的要求；

自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；

自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

自由切换三种标尺（深度d、水平p、距离s）；

自动增益、回波包络、峰值记忆功能提高了探伤效率；

φ值计算：直探头锻件探伤，找准缺陷*高波自动换算孔径ф值；

100个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；

可自由存储、回放500幅A扫波形及数据；

DAC、AVG、TCG曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

14个内置探伤标准可调出。

可以自由输入任意行业标准；

发射脉冲宽度和强度可调；

B扫描功能，清晰显示缺陷纵截面形状

与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；

IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力较强；

利用PC端通讯软件可以升级仪器系统的功能；

26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；

高性能*环保锂电池供电，可连续工作8-10小时。

实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；

掉电保护，存储数据不丢失；

探伤参数可自动测试或预置；

数字抑制，不影响增益和线性；

增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；

PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；

三、JUT600型超声波探伤仪技术参数：

扫描范围（mm）：0～10000

脉冲移位（s）：-20～+3400

探头零点：0.0～99.99

调节步距：0.01

材料声速：1000～15000

频率范围（MHz）：宽带0.5–20

增益调节（dB）：0～120

调节步距：0.0，0.1，0.5，1，2，6，12

线性抑制：屏高的0%～80%

步距：1%

垂直线性误差：垂直线性误差不大于3%

水平线性误差：在扫描范围内，不大于0.2%

探伤灵敏度余量：60dB

动态范围：32dB

报警：进波报警、失波报警

显示屏：高亮度彩色平板显示器

A-Scan显示区域：全屏或局部A-Scan显示冻结和解冻A-Scan填充

探伤通道：100个

数据存储：300幅A-Scan图形

与PC机通讯接口标准：USB

测量单位：Mm/inch

电源适配器：输入100V～240V/50Hz～60Hz

输出9V/1.5A

电池：锂（Li）电池4×3.6V4800mAh

工作温度(℃)：-10～50

工作湿度(RH)：20%～90%

接口类型：BNC

外型尺寸(mm)：238×160×48

重量（kg）：1.0

四、JUT600型超声波探伤仪标准配置：

1、JUT600主机1台

2、直探头1个

3、斜探头1个

4、9V电源适配器1个

5、探头连接线2根

6、产品包装箱1个

7、使用说明书1本

8、合格证、装箱卡、保修卡1套
