钢结构超声波探伤仪

时间:2018-09-08 03:12:07 作者:admin 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
钢结构超声波探伤仪详细参数

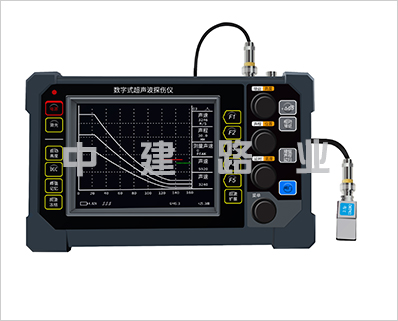

KX900型钢结构超声波探伤仪系列历时3年时间研发(2006-2009),6年市场检验(2009-2015)真正的品牌产品,自主设计,16项创新或改进功能,上海材料研究所——无损检测中心超声探伤培训上机操作指定机型,我们的成长离不开您的支持,感恩须要回报!

公司元老级技术人员运用KX900测试塑料薄膜的致密性!

我们为何能做到质优价廉?一个产品的售价,取决于开发、生产、营销成本、销售量、售后/维护,及投资回收年限、利润率。 由于数字式超声波探伤仪是高科技产品,市场容量又非常小,故产品售价中,虽然材料成本只占较小比例,但开发人工费用分摊占很大份额。再加上产品技术难度大,如果设计不太成熟,性能不够稳定,则生产调试成本难以下降。如果产品由代理商销售,又会增加百分之几十的销售成本。所以此行业的毛利率不得不居高不下。 为了推广数字式超声波探伤仪,让中国设计、中国制造的产品能为广大用户买得起、舍得用,我们采取以下降低成本措施:

在开发人工费上,尽量少分摊。

追求*、成熟的设计。进行批量生产,产品投产很顺利,产品稳定性、一致性非常好,这样减少了工时,降低了生产成本。由于材料费只占成本较小部份,选用*器件使生产顺利,反而降低了整体生产费用。

延长投资回收年限,薄利多销,不追求年赢利。

重视产品质量,可以降低售后服务费用。同时,高质量的产品使得用户在使用过程中,避免了由于产品故障导致的间接成本开销。

KX900型钢结构超声波探伤仪技术参数:

材料声速

1000 ~ 9999M/S

*大声程

6100mm,满刻度声程*小4mm (钢,纵波,反射式)

频率范围

0.4 ~ 10MHz /  0.7~1.4  1.8~3.5  4~6 MHz(带通)

增益范围

0 ~ 110dB (步长0.1dB,1dB)

延时范围

0 ~ 6000mm

K值范围

0.20 ~ 5.00

抑制范围

0 ~ 50%

增量

0 ~ 20dB

补偿

-20 ~ 20dB

测长线

-20 ~ 20dB

定量线

-20 ~ 20dB

判废线

-20 ~ 20dB

垂直线性

<3%

水平线性

<0.3%

发射电源电压

DC 200V

发射脉冲宽度

负脉冲方波 0.05~0.6μS  可调(步长0.01μS)

发射脉冲内阻

不大于10Ω

发射重复频率

25~ 400Hz

声程<150 μS时

400/200Hz

FAST/SLOW

150 μS <声程<300 μS时

200/100Hz

FAST/SLOW

300 μS <声程<600 μS时

100/50HZ

FAST/SLOW

声程>600 μS时

50/25Hz

FAST/SLOW

探头阻尼电阻

约120Ω 固定

放大器输入

增益0dB,* 屏幕高度时约50V峰值输入端噪声约50μV峰值(宽带)    带宽噪声约16nV√Hz峰值

数字采样

8bit 实时50MHz,等效200MHz(硬件实现)

显示方式

检波+,检波-,全波

显示器件

东芝TFT工业彩色液晶显示屏(320x240,5.7英寸),LED背光灯

液晶屏刷新频率

50Hz

闸门

进波门、失波门,可调

动态范围

>32dB

灵敏度余量

>58dB  (与探头有关)

分辩率

>26dB  (与探头有关)

测厚分辨率

0.02mm (厚度小于650mm时)

电源

4节5号Ni-MH可充电池2500mAh   外接电源DC9~15V 0.5~0.3A

电池消耗功率

约2W    (350mm声程、背光强、发射重复频率FAST)约1.5W  (350mm声程、背光弱、发射重复频率SLOW)

电池连续工作时间

约5小时 (350mm声程、背光强、发射重复频率FAST)约6.5小时(350mm声程、背光弱、发射重复频率SLOW)

储存环境温度

-20℃ ~ +70℃

工作环境温度

-10℃ ~ +50℃

外形尺寸

230 x 146 x 37 mm(不包含旋钮突出部分)

质量

约900克 (含4节AA镍氢电池)

KX900型钢结构超声波探伤仪的所有技术指标,已达到同类产品的平均水平,在抗干扰能力上,表现尤其突出,我们尽力完善仪器性能,绝不搞虚假指标,例如灵敏度余量这个重要指标,我们是用宽带测试,并标明阻尼电阻为120欧,如改用带通,性能会提高约5dB,如阻尼电阻为200欧,又可改善约4dB,由于我们实事求是地列出测试条件,请用户放心使用。

KX900有许多与众不同的地方,创新或改进的地方多达16处,详情可参考说明书,现仅列比较突出的几点,详细解释一下。

1.省电,所以省钱,耗电仅2瓦。市面上大部份同类仪器耗电6到8瓦,所以只能用定制锂电池组供电,据说换一次电池要800元左右,而且各种仪器电池组不通用,只能向仪器制造厂定购。假如2年换一次电池,10年的电池费可能要4000元。本机因耗电省,才可用4节5号Ni-MH电池,换一次电池不到100元,10年电池费用不高于500元。同样也响应了当前绿色环保的主题。

2.*可变等分刻度,估算回波距离非常方便。大部份仪器的水平距离刻度,分成10等分,微调量程时,每等分所代表的距离也响应变化,例如满度100mm量程,每等分10mm,第三格30mm,第四格40mm很容易心算。但如把量程增加到例如116mm,则每等分代表11.6mm,第三格=11.6x3=34.8mm用心算不太容易了,再假如延迟设定为29.4mm,则还要加上29.4,太不方便了。KX900采用可变等分刻度技术,每等分所代表的距离,必定是1,2,5,10,20,50,100,200,500,1000mm之中的一个。再举相同例子,量程调116mm时,每等分20mm,共116/20=5.8等分,再微调量程后,每等分20mm不变,仅等分数改变,这就是可变等分的原理。如果量程改变很大,除出来的等分数不在4到10范围之间,就会在上面10个数列中挑选一个合适的数,作为每等分所代表的距离。本机还在每个刻度下标出距离,所以延时如不为零也不会带来距离判断上的困难。

3.可变等分刻度,估算回波距离非常方便。大部份仪器的水平距离刻度,分成10等分,微调量程时,每等分所代表的距离也响应变化,例如满度100mm量程,每等分10mm,第三格30mm,第四格40mm很容易心算。但如把量程增加到例如116mm,则每等分代表11.6mm,第三格=11.6x3=34.8mm用心算不太容易了,再假如延迟设定为29.4mm,则还要加上29.4,太不方便了。KX900采用可变等分刻度技术,每等分所代表的距离,必定是1,2,5,10,20,50,100,200,500,1000mm之中的一个。再举相同例子,量程调116mm时,每等分20mm,共116/20=5.8等分,再微调量程后,每等分20mm不变,仅等分数改变,这就是可变等分的原理。如果量程改变很大,除出来的等分数不在4到10范围之间,就会在上面10个数列中挑选一个合适的数,作为每等分所代表的距离。本机还在每个刻度下标出距离,所以延时如不为零也不会带来距离判断上的困难。

4.有本公司*的回波显示区左右分屏显示模式。左屏显示一次底波前的缺陷波,右屏显示高次底波例如10次底波高度,左右屏声程范围可以不一样。在平板探伤时,为了发现大缺陷,要求声程调到能显示5到10次底波(取决于高次底波幅度下降快慢)通过监视高次底波下降幅度,就能发现大缺陷,但小缺陷回波要在一次底波内观察,在声程调到能显示10次底波时,该区域仅占显示屏左边10%区域,观察起来很困难。介决办法是分左右屏显示,左屏占55%区域显示一次底波内的缺陷回波,右屏占45%区域显示高次底波。所以该模式能使平板探伤时,近处看得清,远处看得见。左屏比右屏大是为了使左屏内容更看得清楚。

5.具有界面波锁定功能,可使用液浸法探伤或测厚。市面上,具有界面波锁定功能的仪器很少,据我们了解,有此功能的仪器,有的不能消除界面波和工件回波的抖动,仅在测量工件回波距离上,消除界面波的抖动影响。但在KX900上,界面波被锁定在声程起点(声程零点),这样界面波的抖动被消除掉,缺陷回波或工件底波也就不会抖动了,整个显示区都可以用来显示回波,并可任意改变声程,而不影响对界面波的锁定。又在显示屏右上角开设一个64x40点的小窗口,类似电视机的画中画功能,在小窗口内实时显示界面波锁定情况。

6.有波形扩展功能,扩展程度和进波门宽度无关,而且可以任意连续改变扩展程度,操作方便。市面上现有仪器绝大部份都有波形扩展功能,但扩展倍数是根据扩展前闸门宽度来决定,例如闸门宽度10%,按扩展键后,闸门宽度变*宽,闸门内的回波展宽10倍,如发现展扩倍数不够,还要再按键先退出,再减小闸门宽度,再重新按键进入,可见操作很烦琐。但在KX900上,按扩展键后,先以进波门内的*高波峰为扩展点,先扩展一倍,然后逆时针旋转声程旋钮,扩展倍数会变大,直到看清波形细节或声程被调到*小止,如认为感兴趣的部分位置太偏,还可以调延迟旋钮平移回波。

7.有动态波形描绘功能,能画出动态波形曲线(移动探头位置同回波高度的关系),便于分析缺陷性质。市面上现有仪器中有很多型号具有动态波形记录功能,类似于录像机功能,能把探头移动时回波变化情况记录下来,供以后回放时,重现波形变化情景。但在KX900上,并不是指录像机功能,而是实时画出一条回波峰点轨迹曲线,水平方向代表探头在缺陷上方来回移动距离,根据曲线形状,可以邦助分析缺陷性质。所以在名称上,动态波形描绘和动态波形记录只相差二个字,但在功能上,二者完全不同。

高速自动高度功能。在别家仪器上大多数称为自动增益,意思是按键后,仪器会自动改变增益,使回波高度达到规定值。仪器自动调节增益过程所需时间据我们对二家国产机实测,改变100dB增益需时间10到20秒,在此期间要保持探头不能动。KX900仅需1到2秒钟。

KX900型钢结构超声波探伤仪装箱清单:

1.

KX900主机

1台

2.

直探头

1个

3.

斜探头

1个

4.

9V电源适配器

1个

5.

探头连接线

2根

6.

产品包装箱

1个

7.

使用说明书

1本

8.

探伤软件、合格证、装箱卡、保修卡

1套

还有如冻结后,可全范围调节声程;相对增益置零键;搜索灵敏度提升键;斜探头探伤距离X,Y方向双刻度;延时快速归零键;曲线位置提示功能等。
