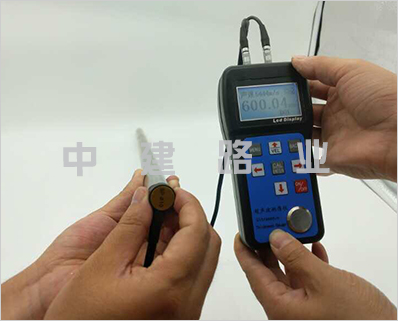

KX110型超声波测厚仪

时间：2018-09-01 08:29:48　作者：admin　点击： 次
销售电话：13810593928
图文传真：010-67990586
E-mail：bjzjly17@163.com
KX110型超声波测厚仪详细参数

一、KX110型超声波测厚仪产品概述:
本仪器是智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作*测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等多个领域。
二、KX110型超声波测厚仪技术参数:

项目

单位

性能指标和功能

显示方法



高对比度的128*64液晶显示，高亮度EL背光；

测量范围

mm

0.75 ~ 600.0（钢）

材料声速

m/s

1000 ~ 9999

分辨力

mm

0.01

示值精度误差

mm

测量范围 0.75 ~ 3.3时，分辨力0.01，允许误差±0.05测量范围3.3 ~ 99.99时，分辨力0.01，允许误差±（1‰H+0.04）测量范围100.0 ~ 300.0时，分辨力0.01，允许误差±3‰H测量范围300.0 ~ 600.0时，分辨力0.01，允许误差±5‰H注：H为测量的厚度

测量周期



单点测量时每秒钟6次；

校正模式



配机试块4mm自动校正 /用户自定义校正（单点校正 /双点校正）

测量功能



*小读数俘获、平均测量、设限测量、差值测量 等软件功能可选

测量模式



R-B1（发射脉冲至一次回波）

动态测声速功能



可利用输入已知厚度，动态扫查测读被测工件的声速

智能电源功能



开机闲置一段时间后，仪器会自动关机电池低压指示

蜂鸣器



校准提示、超限提示

存储



40组测厚数据（仅测量值，声速值）40组参数数据集（包括测量值、仪器设置等参数）

语言



中文/英文 可选

单位制式



公制（mm）/英制（inch）可选

工作时间

h

≥30

供电模式



二节5号电池

工作温度

℃

-10 ~ 40

重量

g

约245g（含电池）

尺寸

mm

145mm×74mm×32 mm（高×宽×厚）
三、KX110型超声波测厚仪主要功能:
适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
可配备多种不同频率、不同晶片尺寸的探头使用；
已知厚度可以反测声速，以提高测量精度；
具有耦合状态提示功能；
有EL背光显示，方便在光线昏暗环境中使用；
有剩余电量指示功能，可实时显示电池剩余电量；
具有自动休眠、自动关机等节电功能；
小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
四、工作原理:
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，*地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中：H－测量厚度；
v－材料声速；
t－超声波在试件中往返一次的传播时间。
五、KX110型超声波测厚仪仪器配置:



序号

名称

数量

标准配置

1

主机

1台

2

标准探头（5MHz）

1只

3

耦合剂

1瓶

4

ABS仪器箱

1只

5

合格证

1份

6

保修卡

1份

7

说明书

1份

8

AA(5号)尺寸碱性电池

2只

可选配置

9

粗晶探头（2.5MHz）



10

大量程粗晶探头（2MHz）



11

微径探头（7MHz）



12

高温探头（5MHz）



13

高温耦合剂
