SUB140型超声波探伤仪

时间:2016-06-29 09:48:23 作者:admin 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
SUB140型超声波探伤仪详细参数

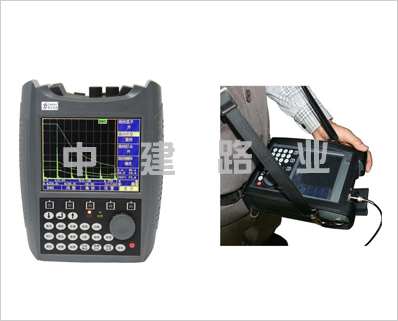

SUB140型超声波探伤仪

SUB140型超声波探伤仪性能特点
脉冲宽度自动匹配/50ns-1000ns
探头阻尼100Ω、150Ω、200Ω、500Ω,4档可调
100组独立探伤通道,可自由设置和存储多种探伤工艺内存1000幅波形信号图,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。
SUB140型超声波探伤仪兼容单晶直、单晶斜、双晶、透射多种探头
DGS(AVG)曲线适用于锻件等工件的探伤;
实时动态彩色录像,可录制1段60分钟录像,5段20分钟录像。
5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
正半波、负半波、全波、射频共4种检波方式
拥有直探头、斜探头自动校准功能
SUB140型超声波探伤仪具备闸门内峰值自动捕捉功能;
具备回波包络,方便操作人员测试探头K值,并方便人工经验判断缺陷性质;实时检索缺陷*高波,记录缺陷*大值
对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断
可设置闸门、曲线的进波、失波等多种条件的声光报警
主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找
主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置
多种行业报告可选
A扫描、B颜色扫描和B厚度扫描共3种扫描方式;
数据可通过USB2.0接口导入计算机
大容量锂电池可保证续航20个小时以上,可随时更换电池
电池可单独充电,主机工作时可给电池充电
可用腕带单手持机操作,也可通过背带挂在胸前操作防护等级IP53,可在滴水环境或小雨中使用
SUB140型超声波探伤仪技术参数
检测范围:0~25000mm
线性抑制:0~80%
采样频率:100MHz
声速范围:400~20000m/s
垂直线性误差:≤3%
增益范围:0dB~110dB
水平线性误差:≤0.1%
显示延迟:-20μs~+3400μs
动态范围:≥32dB
探头零偏:0μs~99.99μs
探头频率:0.2MHz~15MHz
脉冲强度:8档可调
探头阻尼:100Ω、150Ω、200Ω、500Ω
脉冲宽度自动匹配:50~1000ns
重复频率:10Hz~2000Hz
电池:6×3.7V锂电池
电源:8.4V
灵敏度余量:>62dB
环境温度:-20℃~50℃
分辨力:>40dB(5P14)
环境湿度:20%~95%RH
尺寸:23cm×17cm×5.5cm
重量:1.56kg(含皮套)
