数字焊缝超声波探伤仪详细参数

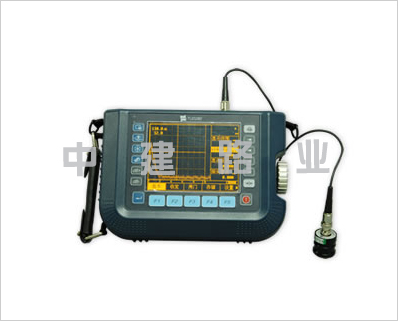

TUD280型数字焊缝超声波探伤仪

TUD280型数字焊缝超声波探伤仪产品概述
TUD280超声波探伤仪是一款全新设计的、具有多处创新点的全数字化超声波探伤仪,检测速度快、精度高、波形稳定。等效采样频率高达320MHz,微小缺陷的检出率高;超声回波信号分析采用DSP处理技术,目标缺陷信号识别快,探伤波形显示采样平滑滤波技术,更适合粗晶金属等强背景噪声材料的检测。关键性能指标与*同类产品相近或超出。
TUD280型数字焊缝超声波探伤仪功能特点
峰值记忆功能
快速旋钮调节,操作便捷
A、B型显示方式
缺陷当量计算
自动增益调节
具有回波包络显示功能
探头自动校准功能
具有防水功能
EL高亮度图形点阵显示屏,无视角限制,不受温度阳光影响
更高的储存容量,存储1000幅A扫描图形及参数和100,000个厚度值
多达10个独立探伤通道
具有独立的双闸门设置和报警功能
大容量锂离子电池,无记忆性,连续工作时间可达8小时
探头角度和K值两种输入方式
可直接驱动C65/C66打印机
能够跟PC机通讯,有功能强大的Windows数据处理软件
重复发射率高达1KHZ
超高样速率,射频波形细节尽现
TUD280型数字焊缝超声波探伤仪技术参数
测量范围2.5mm~9000mm(钢纵波)
工作频率0MHz~15MHz,连续可调
增益调节110dB(0.2、0.5、1、2、6、12步距调节,0.0时锁定)
垂直线性≤3%
动态范围≥34dB
水平线性≤0.2%
波形显示正半波、负半波、全波和射频
探伤灵敏度余量≥60dB(2.5MHz¢20/Z20-2)
脉冲移位-20μs~+3400μs
探头延迟0μs~99.99μs,分辨率0.0125μs
扫描分辨率0.1mm(2.5mm~99.9mm);1mm(100mm~9000mm)
声速1000m/s~9999m/s
输出阻尼50,150,400
外型尺寸243×173×85(mm)
重量1500g(含电池)
TUD280型数字焊缝超声波探伤仪基本配置
主机、3A/9V电源适配器、探头连接电缆、直探头2.5MHz20、斜探头5MHz8×9K2、耦合剂、背带
可选附件
串行通讯电缆、PC端通讯软件、试块、探头
