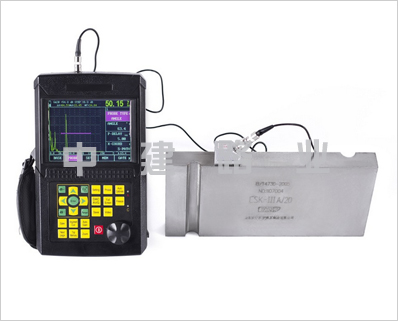

Leeb520A型便携式超声波探伤仪是一种便携式工业无损探伤仪器,它能够快速、便捷、无损伤、*地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。
广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
Leeb520A型便携式超声波探伤仪功能与特点
超高采样速率,射频波形细节尽现,*小显示范围2.5mm;
按键菜单式操作;
整机全部软件可以通过通讯口在线升级;
用户可以在时代网站下载本机嵌入式软件自行升级,方便快捷;
拥有电子时钟日历;
使用大容量锂离子电池,无记忆性,连续工作时间约6小时;
具有三条可调偏置的DAC曲线,可以适应不同行业中DAC曲线的绘制标准;
EL高亮度图形点阵显示屏,无视角限制、不受温度、阳光影响;
具有双闸门设置和报警功能,能够任意设置闸门的位置和宽度;
有进波、失波和自动三种报警方式;
可以在单探头和双探头两种探伤工作方式之间任意切换;
波形显示:正半波、负半波、全波和射频;
探头阻尼通过菜单选择在50、150、400之间切换;
可以利用标准试块自动生成DAC曲线;
具有线性抑制功能,屏高的0~80%,步距:1%;
具有打印功能,通过串行打印机打印厚度报告与波幅曲线;
可以进行屏幕硬拷贝,将当前屏幕上的图形和菜单拷贝并打印;
能够跟PC机通讯,拥有功能强大的windows数据处理软件。
Leeb520A型便携式超声波探伤仪技术参数
扫描范围(mm)2.5~5000(钢纵波)
脉冲移位(μs)-20~+3400μs
探头零点(μs)0μs~99.99μs,分辨率0.01
材料声速(m/s)1000m/s~9999m/s
输出阻尼(W)50|150|400
频率范围(MHz)0.2~10MHz
增益调节(dB)0~110dB
垂直线性误差≤3%
水平线性误差≤0.2%
探伤灵敏度余量≥50dB
动态范围≥32dB
外型尺寸(mm)230×184×53mm
重量(kg)1.2Kg
Leeb520A型便携式超声波探伤仪标准配置
主机;
直探头2.5MHz20;
斜探头5MHz8×9K2;
探头连接电缆;
3A/9V电源适配器;
耦合剂;
背带;
电池。
Leeb520A型便携式超声波探伤仪可选配
串行通讯电缆(9针);
PC端通讯软件;
串行打印机TPUP-NH;
超声波探伤仪探头;
超声波探伤仪试块。
